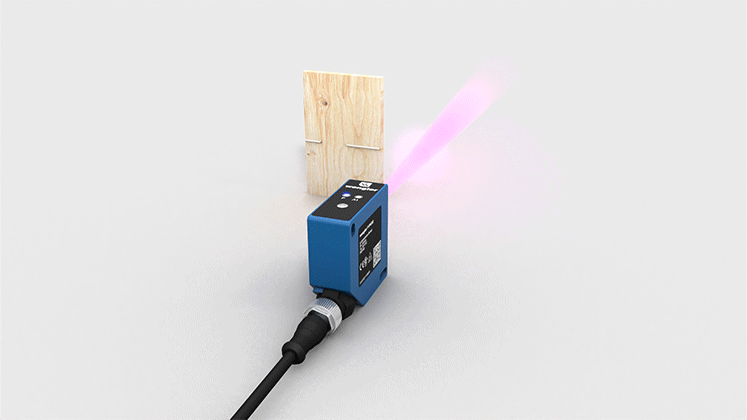

Los sensores de luminiscencia detectan marcas luminiscentes irradiando un objeto con luz UV, independientemente de los patrones, los colores o las características de la superficie. Los luminóforos contenidos en el material se excitan con la luz ultravioleta y reflejan luz visible. Si el sensor detecta la luz previamente programada, conmuta la salida.
Qué es la luminiscencia
Qué son los luminóforos
Qué es la luz UV
Funcionamiento de los sensores de luminiscencia
Los sensores de luminiscencia emiten luz ultravioleta con una longitud de onda de aproximadamente 375 nm, que no es perceptible para el ojo humano. El efecto de la luminiscencia aparece: Cuando la luz ultravioleta emitida alcanza un material fluorescente, este se excita y comienza a irradiar.
Los luminóforos son pigmentos que se estimulan al iluminarlos mediante luz UV.
Al mismo tiempo, la sustancia fluorescente convierte la luz UV en luz de onda larga visible para el ojo humano (en un rango de longitudes de onda de 420 a 750 nm). Los sensores de luminiscencia reciben y procesan la luz reflejada.
Es importante que la frecuencia de excitación y la frecuencia de emisión coincidan. Esta luz reflejada acciona los sensores réflex para enviar una señal de salida a una unidad de control.
Cómo afectan los filtros al resultado
Con un filtro se suprimen determinados rangos de longitud de onda, por lo que la luz solo llega al receptor en un rango determinado. El uso de un filtro tiene la ventaja de que permite ocultar la molesta luminiscencia de fondo. El sensor de luminiscencia P1PA00x está disponible en dos versiones diferentes que se diferencian por el filtro del receptor.
Detección de luminiscencias de diferentes colores
El sensor de luminiscencia P1PA001 dispone de un filtro del receptor que deja pasar el color azul. Con este sensor, se pueden detectar longitudes de onda en el rango de 420 a 750 nm. Un ejemplo práctico es la detección de prospectos en la industria farmacéutica. El papel blanco del prospecto contiene blanqueadores ópticos que se iluminan de color azul bajo la luz ultravioleta y son detectados por el sensor.
Detección de marcas en objetos luminiscentes
El sensor de luminiscencia P1PA002 ha detectado un filtro del receptor con longitudes de onda entre 570 y 750 nm. Gracias a la limitación en el rango de recepción, el sensor detecta de forma fiable marcas verdes, amarillas o rojas en objetos y materiales luminiscentes. Con el sensor se pueden detectar en papel marcas desde verdes hasta rojas, si bien el papel iluminado en azul no se detecta.
Marcas luminiscentes desde dos ángulos
Los sensores de luminiscencia detectan marcas luminiscentes, independientemente de la cantidad de luminóforos que contengan. Con un punto luminoso pequeño y preciso, se detectan de forma segura incluso las marcas más pequeñas con luminiscencias de diferentes colores.
¿Cómo ve las marcas el ojo humano?
Las marcas luminiscentes con invisibles para el ojo humano. La radiación UV excita los luminóforos de la marca, y se iluminan en el rango de longitudes de onda visibles.
¿Cómo ven los sensores de luminiscencia la marca?
Los sensores de luminiscencia detectan la marca luminiscente al irradiar el objeto con luz UV. Cuando la luz se encuentra con una sustancia con presencia de luminóforos, se ilumina. Debido a la reflexión de la luz, los sensores conmutan cuando se detecta el valor de color previamente programado.
Sensores de luminiscencia para la detección de diferentes materiales
Independientemente de la textura, el color o las características de la superficie, los sensores de luminiscencia pueden detectar marcas luminiscentes en muchos objetos.

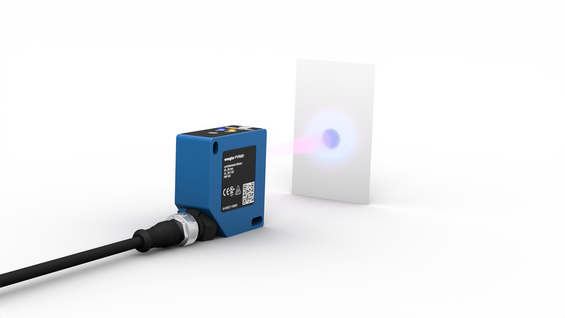

Materiales con luminóforos naturales
Los luminóforos naturales se encuentran, por ejemplo, en el papel blanco. Este se ilumina de color azul bajo la radiación UV y puede ser detectado por el sensor de luminiscencia P1PA001 a través de su filtro del receptor que deja pasar el color azul.
Materiales sin luminóforos naturales
Los luminóforos se pueden añadir artificialmente a casi todos los materiales. Dado que los luminóforos no son visibles para el ojo humano, no afectan al aspecto del producto.

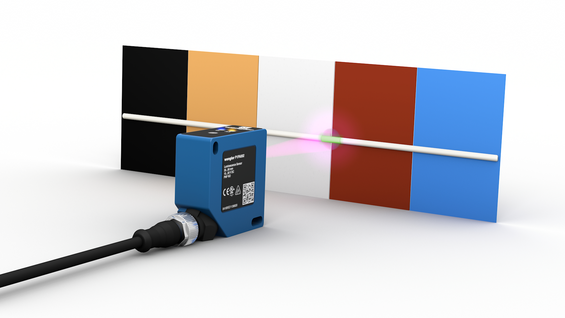

Diferencias de color y contraste
Para los sensores de luminiscencia, los diferentes colores o contrastes de las superficies no influyen en la detección de marcas luminiscentes.
Iluminación intensa y débil
La detección fiable de una marca luminiscente mediante luz UV no se ve afectada por una iluminación ambiental intensa o débil.
Posibilidades de uso de los sensores de luminiscencia
Los sensores de luminiscencia inteligentes se pueden utilizar en muchos sectores e industrias.
