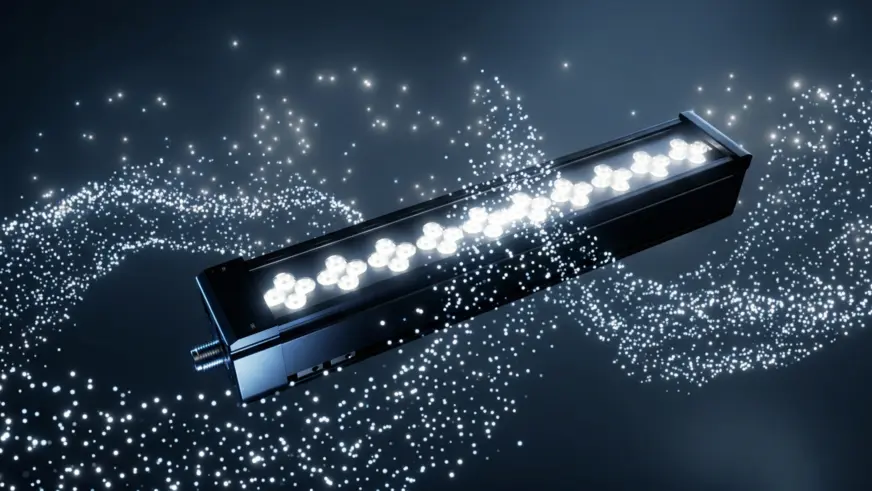

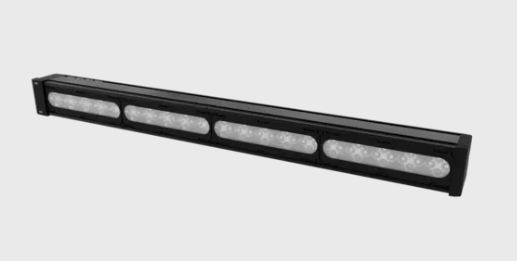

La iluminación de barra de alta potencia LBF establece nuevos estándares en la iluminación de alto rendimiento para el procesamiento industrial de imágenes. Las potentes luces LED y una óptica perfectamente armonizada generan una imagen luminosa intensa y homogénea en amplios márgenes de iluminación. De este modo, se pueden ver de forma fiable incluso las estructuras superficiales más finas, las mínimas desviaciones y los más pequeños fallos. La iluminación, absolutamente uniforme y sin sombras, garantiza el máximo contraste y resultados de las pruebas estables. De este modo, las inspecciones siguen siendo reproducibles y seguras para el proceso incluso con tiempos de ciclo altos y condiciones ambientales exigentes, una ventaja decisiva de la iluminación para visión artificial moderna.
para aplicaciones que requieren más luz
Logística
Embalaje
Aeropuerto
Automoción
Embalaje
Impresión y papel
Productos cosméticos y farmacéuticos
Madera
Reciclaje
Máxima potencia con un consumo mínimo

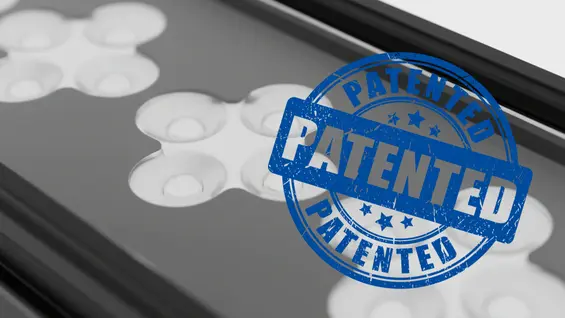

Con una potencia luminosa de más de 2,5 millones de lux y un tiempo de subida inferior a 800 ns, la iluminación industrial LED LBF genera impulsos luminosos extremadamente cortos y precisos para inspecciones a altas velocidades. A pesar de su alta potencia, el consumo de energía sigue siendo bajo (corriente de pico 0,5 A, media 0,35 A) y permite frecuencias de funcionamiento de hasta 1 kHz. Una agrupación de luces LED de alta densidad y lentes especiales patentadas garantizan el máximo brillo, una alta homogeneidad y distancias de trabajo flexibles de 100 a 3.000 mm.
Compatible con angle changer
Gracias a la compatibilidad con los Angle Changers, la iluminación de barra LED LBF se puede adaptar de forma flexible a diferentes distancias de trabajo. Gracias a la solución de montaje patentada, los Angle Changers se pueden montar sin problemas desde fuera sin abrir el producto ni afectar a la clasificación IP65. Los diferentes ángulos de dispersión garantizan una iluminación muy clara, homogénea y difusa sin formación de sombras. Los Angle Changers están disponibles en variantes de 125 mm y 250 mm, y con polarización opcional.
Homogeneidad gracias al efecto curva
En el efecto curva, el centro del campo visual se ajusta específicamente con la ayuda de Angle Changers para compensar la distribución de la luminosidad. Esto crea un equilibrio óptimo entre una alta potencia lumínica
y una iluminación uniforme. El resultado es una homogeneidad
especialmente alta en todo el campo iluminado.

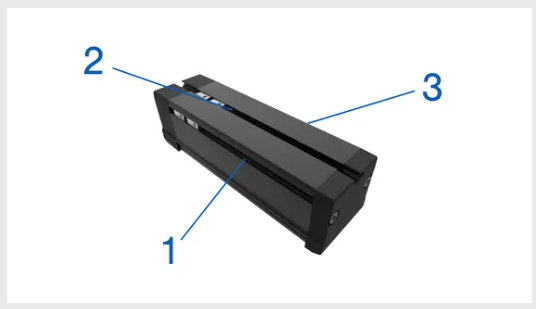

Integración flexible y montaje sencillo
El montaje con ranura en T en tres lados de la iluminación LED industrial permite una integración rápida y flexible en diferentes aplicaciones de visión artificial. La amplia gama de accesorios de montaje, incluidos los
adaptadores de montaje, facilita la instalación y garantiza una adaptación sencilla a diferentes sistemas. El alcance de la entrega incluye tuercas en T desplazables ya integradas.

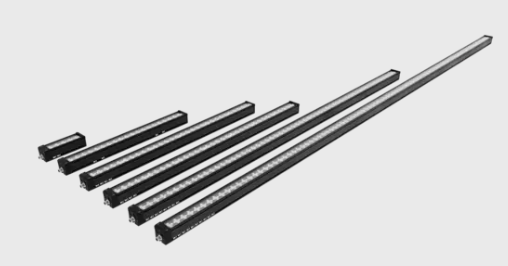

Longitudes escalables para cada área de inspección
Con 20 longitudes disponibles de 125 mm a 2.500 mm, la iluminación de barra LBF ofrece una solución escalable para áreas de inspección de diferentes tamaños.

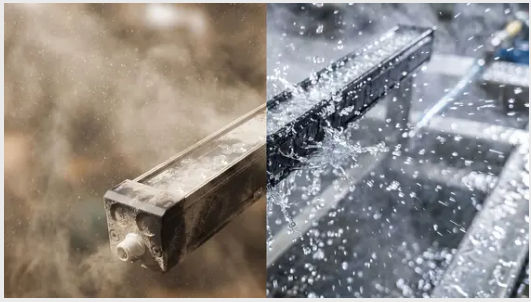

Carcasa robusta con controlador integrado
El controlador integrado garantiza un control y una regulación fiables de la iluminación de barra LED y reduce los costes de instalación. Los conectores M12 estandarizados permiten una integración rápida: hasta 1.000 mm con M12 de 5-pines con codificación A y hasta 2.500 mm con M12 de 4-pines con codificación T. La robusta carcasa de aluminio y la clase de protección IP65 garantizan una alta estabilidad y durabilidad de la iluminación industrial, incluso en entornos industriales exigentes.
Una nueva dimensión de la tecnología de iluminación
Una nueva dimensión de la tecnología de iluminación
- Aplicaciones a altas velocidades y de congelación del movimiento – Impulsos luminosos extremadamente rápidos en el rango de microsegundos “congelan” visualmente objetos en rápido movimiento. Se minimiza la distorsión del movimiento y se pueden ver incluso los detalles más pequeños.
- Distancias de trabajo máximas y objetos grandes y planos – La alta potencia luminosa de la iluminación de barra LED garantiza una iluminación uniforme incluso a mayores distancias y en áreas de inspección de gran superficie.
- Inspección estable a pesar de la luz ambiental – Impulsos luminosos intensos reducen las influencias perturbadoras de la luz ambiental y permiten obtener imágenes de alto contraste para una iluminación eficiente para visión artificial.
- Mayor profundidad del foco – Gracias a la alta potencia luminosa se pueden realizar aperturas más pequeñas, lo que permite que, incluso con distancias de objeto variables, se mantenga un área mayor en el punto de mira de manera fiable.

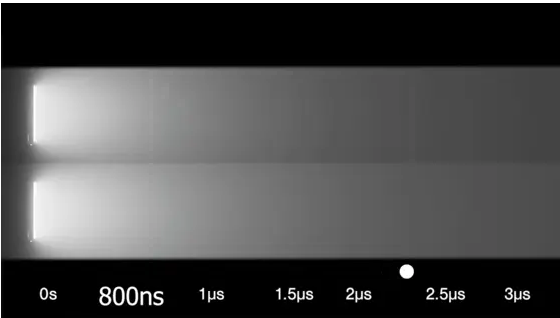

En aplicaciones de alta velocidad, la potencia lumínica no solo determina la calidad de la imagen, sino también la rapidez con la que una iluminación LED industrial alcanza su máximo brillo. Un tiempo de subida de menos de 1 µs garantiza que la luz alcance su máxima intensidad casi sin retardo y que el inicio de la exposición se pueda definir con exactitud.
- Tiempos de exposición extremamente cortos en procesos altamente dinámicos – Los movimientos rápidos se pueden capturar sin efecto de movimiento.
- Sincronización precisa de disparadores – La exacta coordinación entre la iluminación y la cámara garantiza unos resultados reproducibles.
- Reducción de costes del sistema – Gracias al rápido tiempo de respuesta, se puede prescindir de controladores de temporización adicionales.
Luz permanente para el ojo, alta velocidad para la cámara
Con una frecuencia estroboscópica de hasta 1 kHz, la iluminación industrial LED trabaja muy por encima del límite de percepción del ojo humano. De este modo, la luz no parpadea y parece una luz permanente, mientras que se generan impulsos luminosos de alta precisión técnica.
- Pulsos de luz constantes para grabaciones a alta velocidad – Impulsos luminosos extremadamente cortos y exactamente cronometrados permiten imágenes nítidas incluso con objetos en rápido movimiento y reducen el efecto de movimiento.
- Mayor rendimiento de luz de pico con desarrollo controlado del calor – El modo flash OverDrive permite impulsos luminosos especialmente intensos y aumenta al mismo tiempo la estabilidad del sistema.
- Condiciones de trabajo cómodas – Debido a la alta frecuencia, la luz aparece sin parpadeo al ojo del operador y resulta agradable.

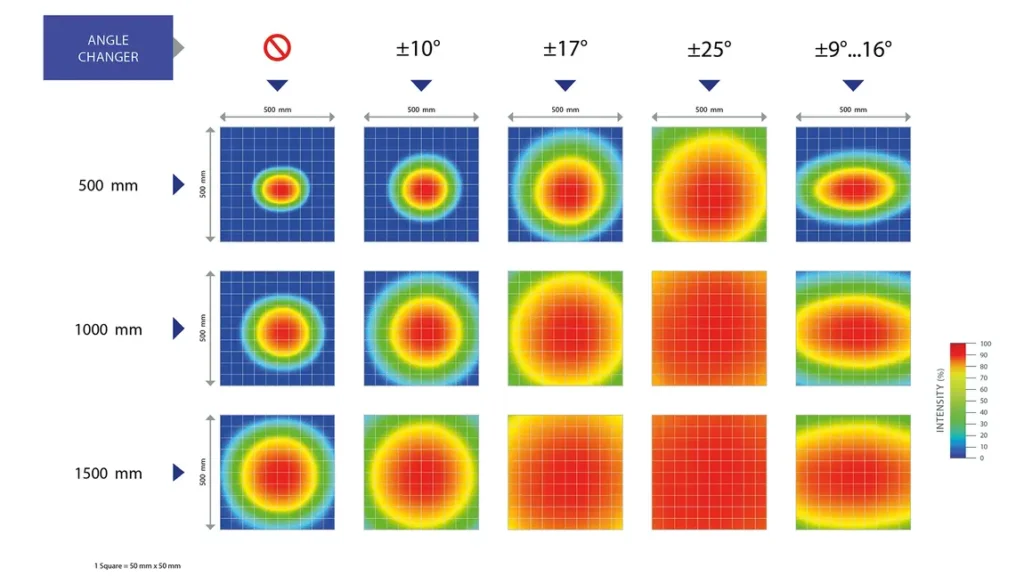

Angle Changer: Dispersión de luz flexible para una iluminación óptima

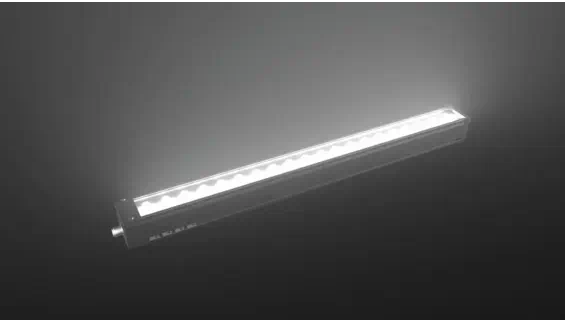

Los Angle Changers son difusores de luz robustos que se pueden montar directamente sobre las iluminaciones de barra LBF de alta potencia. Al aumentar el ángulo de dispersión, la luz se dispersa más y proporciona una iluminación especialmente uniforme en todo el campo visual.
- Mayor homogeneidad: La dispersión de la luz reduce las diferencias de brillo y garantiza una iluminación uniforme incluso con campos visuales grandes.
- Montaje sin herramientas: Los Angle Changers se pueden montar de forma rápida y sencilla directamente sobre la iluminación LED industrial.
- Variantes polarizadas: Todos los Angle Changers también están disponibles en versión polarizada y, en combinación con filtros de polarización, permiten una inspección fiable incluso sobre superficies reflectantes o brillantes.

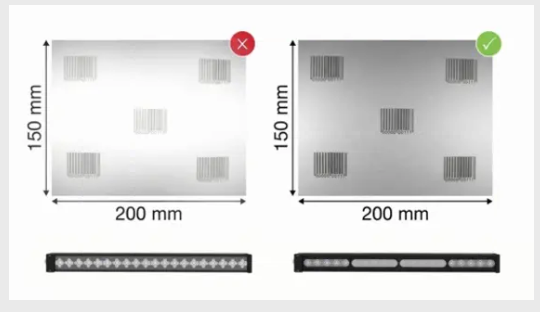

Efecto curva: Equilibrio perfecto entre brillo y homogeneidad
El efecto de curva patentado se puede utilizar en iluminaciones de barra a partir de una longitud de 375 mm. Varios Angle Changers con diferentes ángulos de dispersión influyen específicamente en la distribución de la luz en todo el campo visual. De este modo, la luz se dispersa más en el centro que en los bordes, lo que compensa las diferencias de brillo y proporciona una iluminación especialmente uniforme.
El resultado es una distribución más difusa y uniforme de la luz en todo el campo visual, lo que resulta especialmente beneficioso en aplicaciones como la recogida y colocación o tareas de inspección de grandes superficies.
- Mejores resultados de prueba: Las pequeñas diferencias de brillo permiten un procesamiento de imágenes más estable y fiable.
- Equilibrio óptimo entre brillo y homogeneidad: La adaptación selectiva de la distribución de luz permite una iluminación uniforme en todo el campo visual.
- Soluciones de iluminación más eficientes: El efecto de curva permite utilizar iluminaciones de barra más pequeñas en relación con el tamaño del campo visual.
