Medición de radar sin contacto: la tecnología detrás de los sensores NivoRadar ®
Polvo, altas temperaturas o superficies turbulentas: las exigentes condiciones de medición son parte del día a día en muchas industrias. La medición de nivel sin contacto mediante radar ha demostrado ser uno de los métodos más precisos y fiables para una amplia gama de aplicaciones. Gracias a la tecnología radar, la medición de nivel se puede realizar con precisión y sin contacto, incluso en condiciones extremas.
¿Cómo funciona la medición de radar sin contacto?
Los sensores de radar utilizan ondas electromagnéticas para determinar el nivel de llenado. Se emite una señal de alta frecuencia, que se refleja en la superficie del medio y se recibe como eco. El tiempo transcurrido entre la transmisión y la recepción determina el nivel de llenado.
La tecnología de 80 GHz garantiza una señal altamente enfocada con un ángulo de haz estrecho de tan solo 3°. Esto permite mediciones precisas incluso en tanques estrechos o instalaciones con componentes internos complejos.
Además, las antenas con un ángulo de haz pequeño se pueden colocar más cerca de la pared del tanque, lo que reduce los reflejos de interferencia de obstáculos como los agitadores.
Medición de sólidos a granel con cono de material: a medida que disminuye la frecuencia, el ángulo del haz aumenta significativamente. La tecnología de 80 GHz, con un ángulo de haz estrecho de 3°, proporciona la máxima precisión.
NivoRadar ® – Soluciones flexibles para cada aplicación
UWT ofrece varios modelos para satisfacer diferentes requisitos:
NivoRadar® - NR 3
Sensor de 80 GHz de alta precisión para sólidos a granel en silos y contenedores.
Proporciona mediciones confiables incluso en entornos polvorientos o con superficies irregulares.
El ángulo del haz de 3° permite realizar mediciones hasta 120 m / 393 pies.
NivoRadar® - NR 4
Sensor de radar FMCW compacto para sólidos y líquidos a granel hasta 30 m / 98 pies.
Con un ángulo de haz de 4°, un tiempo de respuesta rápido y una carcasa de PVDF (IP66/IP68), es ideal para áreas peligrosas.
NivoRadar® - NR 7
Sensor de 80 GHz rentable para líquidos y sólidos a granel hasta 15 m / 49 pies.
Cuenta con un ángulo de haz de 8°, un tiempo de respuesta rápido y una robusta carcasa de PVDF (IP66/IP67). Ideal para tanques pequeños y entornos ATEX.
NivoRadar® - NR 8
Sensor de radar versátil de 80 GHz para líquidos en tanques de proceso y almacenamiento, incluidos productos químicos y aceites.
Garantiza una alta precisión incluso con superficies móviles, temperaturas y presiones extremas.
El ángulo del haz de 3° permite realizar mediciones hasta 120 m / 393 pies.
Ventajas de la medición de nivel sin contacto
Máxima precisión : resultados precisos con una exactitud de hasta ±2 mm, incluso en entornos difíciles.
Operación sin contacto : sin desgaste por estrés mecánico.
Resistente a las condiciones del proceso : el polvo, el vapor o las fluctuaciones de temperatura no afectan el rendimiento de la medición.
Zona muerta mínima : detección precisa incluso en contenedores casi llenos.

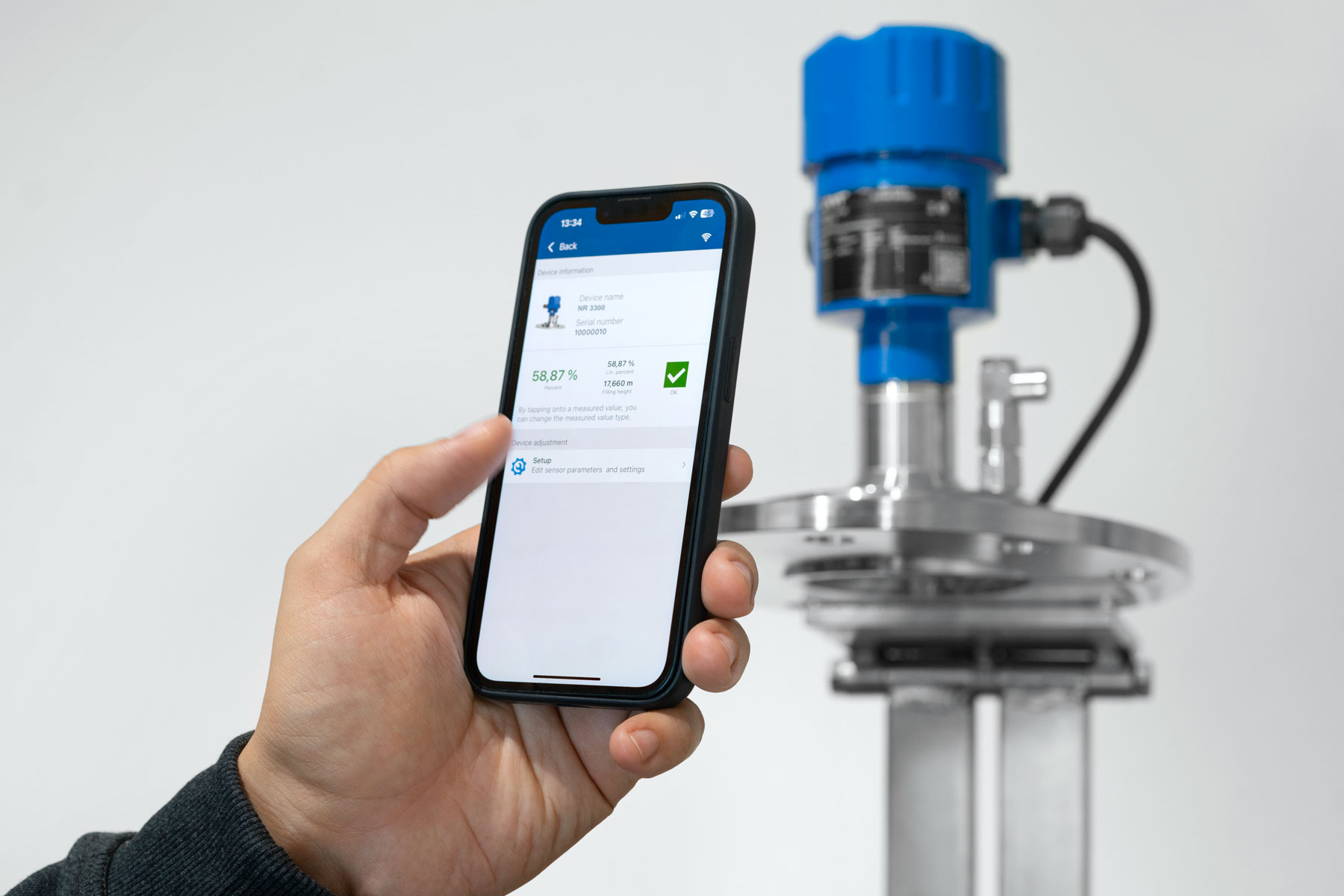

Fácil instalación y operación : configuración rápida y puesta en marcha intuitiva a través de la pantalla o UWT LevelApp.
Bajo mantenimiento y garantía de futuro : menor tiempo de inactividad gracias a la innovadora tecnología de alta frecuencia.
Aplicaciones típicas de NivoRadar ®
Medición de sólidos a granel en silos y pilas de almacenamiento : monitoreo confiable incluso en entornos polvorientos o con superficies irregulares.
Áreas peligrosas : sensores con certificación ATEX para máxima seguridad
Medición de líquidos en tanques y contenedores : lecturas precisas a pesar de superficies en movimiento o procesos dinámicos.
Monitoreo de procesos : medición de nivel sin contacto para diversas industrias, no afectada por medios agresivos, altas temperaturas o presión.
