Bihl+Wiedemann ofrece varios módulos para la supervisión de velocidad segura. Este video muestra el panorama general de las funciones, aplicaciones e interfaces de estos módulo.
Extremadamente compacto y de bajo coste
Supervisores de velocidad seguros para sensores e iniciadores: Monitores de Seguridad Base
- Controlador de seguridad compacto autónomo
- 4 entradas de 2 canales seguras o entradas estándar + salidas de señalización
- Supervisor de velocidad seguro en las entradas locales
- 2 ejes en 2 canales (SIL2, PLd, o SIL3, PLe)
- 4 ejes en 1 canal (SIL1, PLc)
- Supervisión de parada segura mediante entradas locales
- 4 ejes en 2 canales (SIL2, PLd)
- 2 salidas electrónicas seguras
- Interfaz de Ethernet o interfaz de USB para la configuración
- Diagnóstico detallado e historial de desconexiones a través del software o control
- Tarjeta de memoria para intercambio sencillo del dispositivo
¡Y todo esto en un dispositivo con una anchura total de sólo 22,5 mm!
Supervisión de velocidad segura con 2 sensores, capaz de controlar hasta 2 ejes
Supervisión de velocidad segura con 1 sensor, capaz de controlar hasta 4 ejes
Supervisión de velocidad segura en el Monitor de Seguridad
Funcionalidad máxima
La señal del encoder se toma entre el encoder y el convertidor
El encoder se conecta directamente al supervisor de velocidad seguro
Lo que los supervisores de velocidad pueden hacer en la actualidad
Supervisión segura de:
Parada segura
Velocidad
Rango de velocidad
Dirección de rotación
Rotura de eje
Desalineación
- Rampa de frenado
- Posición
- Posición final
- Rango de posición
- Deslizamiento
También para diferentes engranajes
Monitor de Seguridad con conexión segura de bus de campo
Supervisión de velocidad segura en el accionamiento
Controlar fácilmente los accionamientos con nuestros supervisores de velocidad integrados y conexión segura de bus de campo:
Naturalmente Bihl+Wiedemann también ofrece monitores de seguridad para la combinación con un PLC de seguridad (F-CPU):
- PROFIsafe via PROFIBUS
- PROFIsafe via PROFINET
- CIP Safety via EtherNet/IP
Monitor de seguridad y convertidor de frecuencia con supervisor de velocidad seguro conectados a través de bus de campo seguro
Aplicaciones
Supervisión de velocidad y posición con encoders

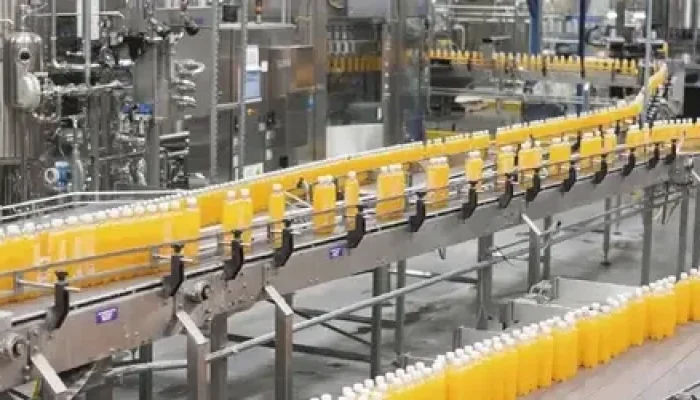

- Envasadoras

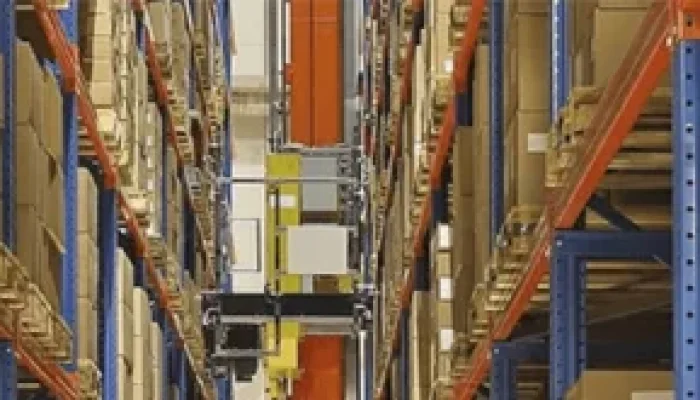

- Dispositivos de mando para estanterías

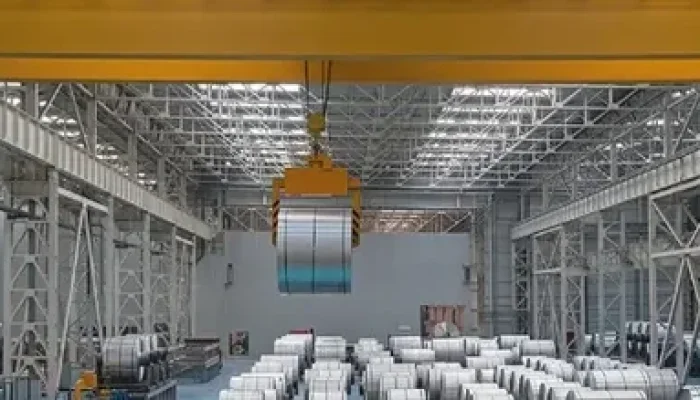

- Grúas

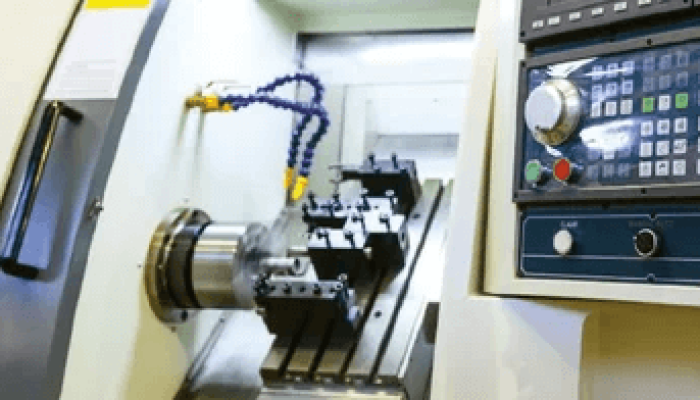

- Máquina – herramienta

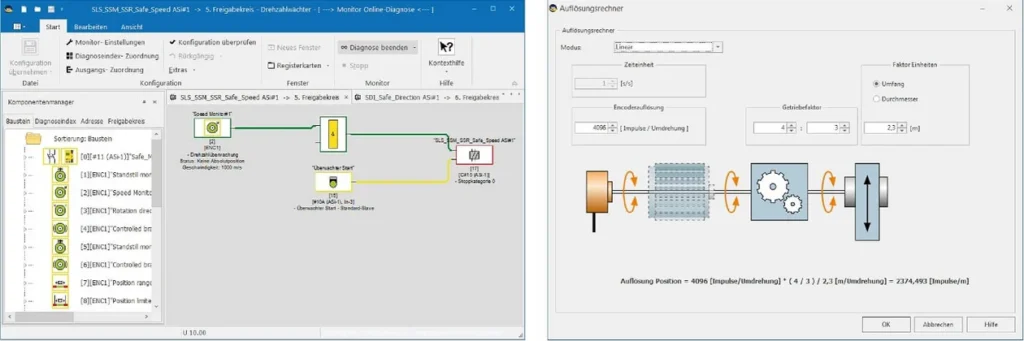

Software

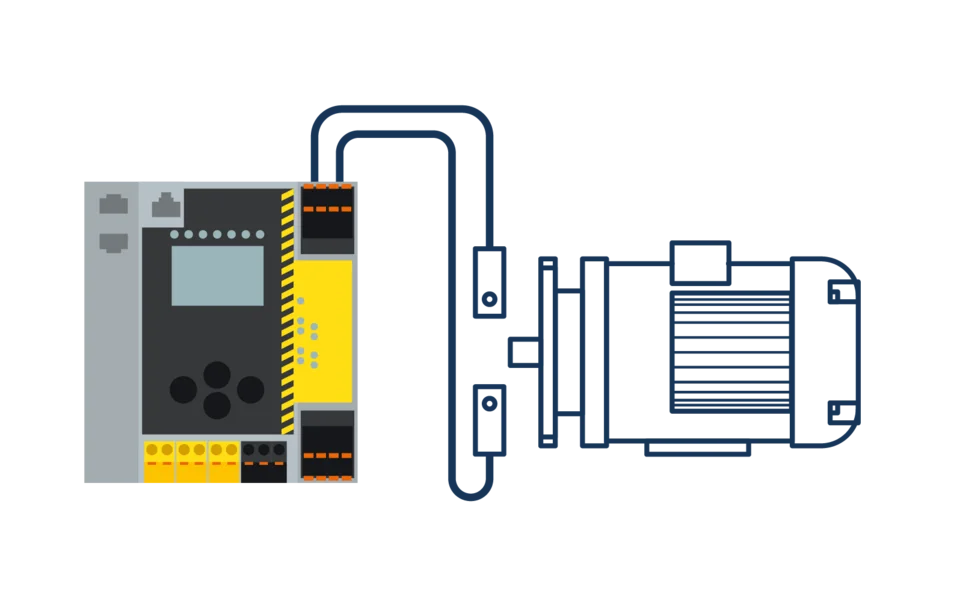

Diagnóstico a través de bus de campo
Supervisión de velocidad segura en el monitor o en el módulo
12 terminales del Monitor de Seguridad Integrado configurables, por ejemplo:
- 6 salidas seguras más 3 entradas seguras de doble canal
- 6 entradas seguras de doble canal
- E/S estándar
- Realizando diferentes combinaciones
Supervisor de velocidad seguro en las entradas locales
- 3 ejes en 2 canales (SIL2, PLd)
- 6 ejes en 1 canal (SIL1, PLc)
Conexión sencilla

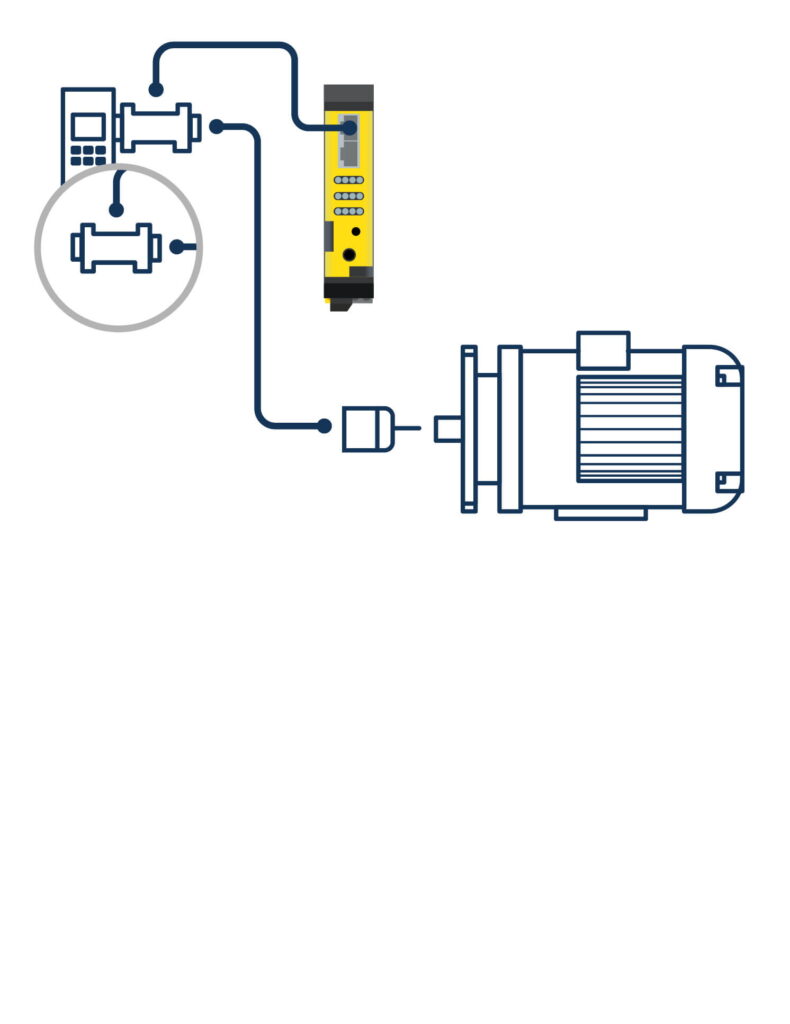

Adaptadores para la conexión sencilla entre el convertidor de frecuencia y la línea del encoder
- Adaptador para la conexión de 2 encoders
- Convertidor y conexión de encoder mediante terminales
- Adaptador de cable Sub D 9-/15-terminales
- Toma Y
- Cable de conexión RJ45/Mini-IO integrado
Fabricaciones especiales bajo demanda
Posibilidades de conexión Supervisor de Velocidad seguro
Cable de conexión
- RJ45 a RJ45
- RJ45 a Mini-IO
Cable de conexión
- RJ45 a Mini-IO
- Mini-IO a Mini-IO
Cable de conexión
- Mini-IO a terminales
- RJ45 a terminales

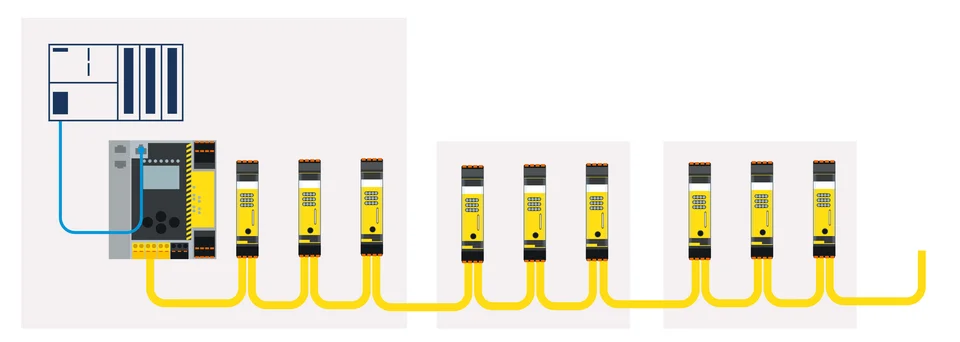

El sistema de Bihl+Wiedemann
- Interfaz a todos los buses de campo habituales
- Todos los datos de diagnóstico disponibles en el PLC
- Señales seguras y estándar
- Hasta 62 módulos de seguridad/acopladores
- Acoplamiento seguro de hasta 31 unidades a través de Ethernet estándar
- Ampliable mediante cable bifilar sin apantallamiento
- E/S seguras o estándar a través de la misma línea
- Es posible la instalación descentralizada
