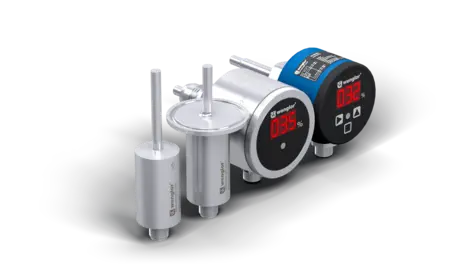

Ya sea presión, caudal, nivel de llenado o temperatura: Los sensores de fluido registran de forma fiable todos los valores de proceso relevantes en aplicaciones con medios líquidos o gaseosos. Los datos de medición de alta precisión y las interfaces digitales garantizan una supervisión de proceso completa y en tiempo real, optimizan las operaciones y contribuyen a un uso eficiente de los recursos.
Sistemas versátiles para los ámbitos de aplicación más diversos
Industria alimentaria
Industria alimentaria
Instalaciones industriales
Industria electrónica/Supervisión de procesos
Industria del envasado
Industria del envasado

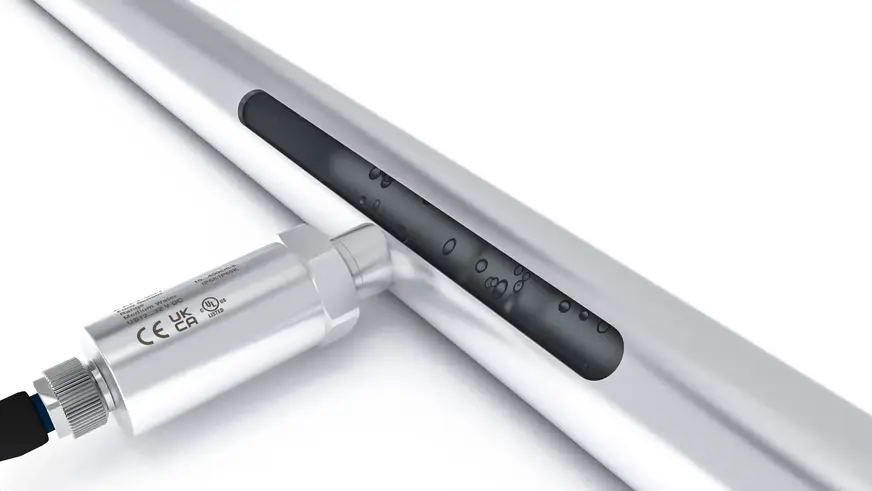

¿Cómo miden los sensores de caudal la velocidad del caudal?
Los sensores de caudal de wenglor miden la velocidad del caudal de los fluidos mediante el principio calorimétrico. Según dicho principio, la punta de medición del sensor se calienta y se enfría debido al paso del medio. La velocidad del caudal del medio se determina comparando la temperatura de calentamiento con la temperatura real medida. Además, mediante este principio de medición también se puede registrar la temperatura del fluido.
Dado que el procedimiento de medición depende en gran medida de las propiedades térmicas del fluido de medición, la calibración de los sensores de flujo de wenglor se realiza en agua. Si se utilizan medios alternativos, como mezclas de glicol y agua o aceites, pueden producirse desviaciones significativas en los resultados de medición debido a las diferentes conductividades térmicas de los materiales.
Indicaciones de montaje para sensores de caudal
El diseño simétrico del elemento de medición permite instalar sensores de caudal independientemente de la dirección del flujo, lo que ofrece mayor flexibilidad. Sin embargo, para un registro lo más preciso posible de la velocidad del caudal, es decisivo un posicionamiento óptimo de la punta de medición:
El sensor debe orientarse de forma que la punta de medición quede en el centro de la sección del tubo. Esta alineación central garantiza que se registre la velocidad del caudal total y evita la distorsión causada por las variaciones de caudal en la pared de la tubería. De este modo, se minimizan las mediciones erróneas que pueden producirse debido a pérdidas por fricción o por turbulencias cerca de la pared.

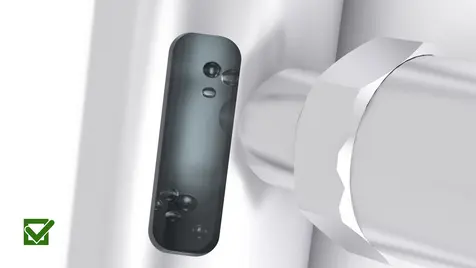

Esto debe tenerse en cuenta al instalar los sensores de caudal
Los sensores de caudal deben instalarse en tuberías ascendentes o sistemas cerrados, ya que en ellos el caudal es uniforme y es posible una medición fiable de la velocidad del caudal. En las tuberías descendentes o en las tuberías abiertas hacia abajo pueden producirse variaciones de flujo, que darán lugar a un valor de medición inexacto. La instalación en un sistema cerrado garantiza que la medición no se vea afectada por influencias externas o condiciones de flujo inestables.

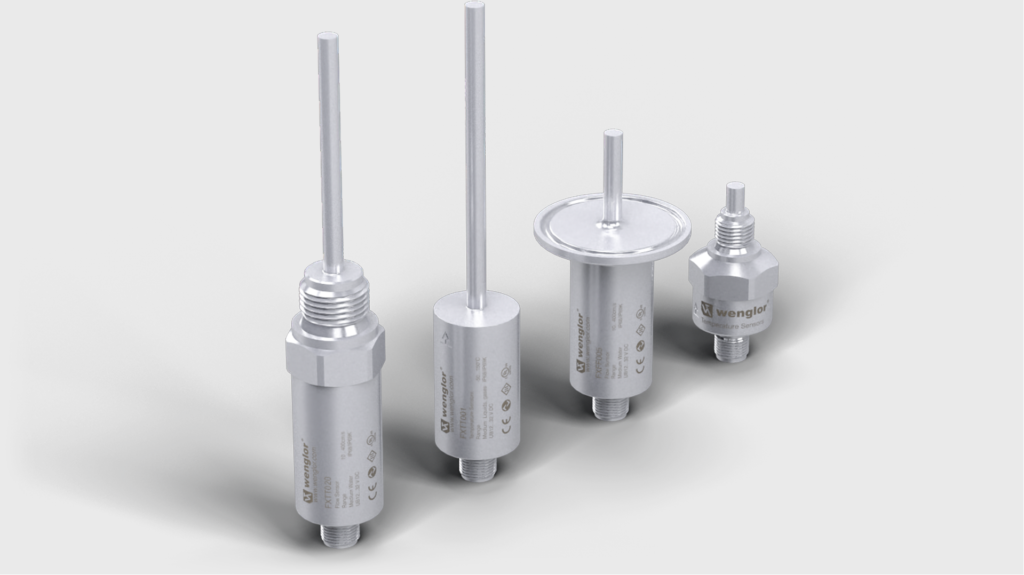

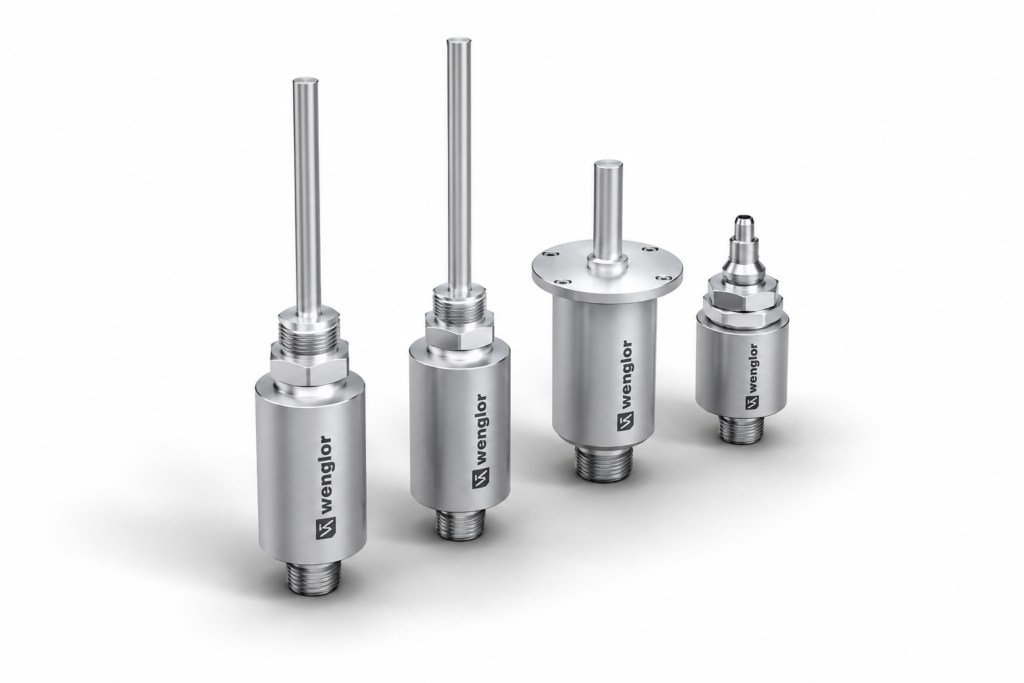

¿Cómo funcionan los sensores de temperatura?
Los sensores de temperatura de wenglor miden la temperatura de líquidos y gases en sistemas cerrados de tuberías. El cambio de temperatura del medio modifica la resistencia en el sensor. Este cambio en la resistencia se registra y se utiliza para determinar con precisión la temperatura del fluido.
Tanto las resistencias PT100/PT1000 como el transmisor de temperatura están disponibles para el procesamiento de la señal de salida. Este último es un sensor de temperatura que evalúa y emite las señales de medición en forma analógica y digital.

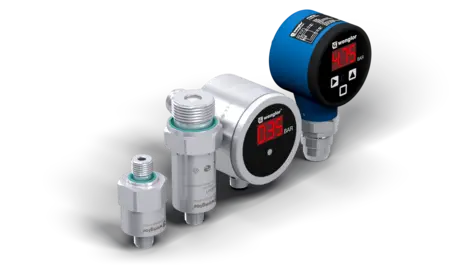

¿Qué se entiende por sensores de presión?
Los sensores de presión de wenglor miden la presión de medios gaseosos y líquidos. La presión se define como la fuerza ejercida por unidad de superficie. En función de la presión ejercida se deforma la membrana del sensor, cuyo cambio es registrado por resistencias y mostrado como valor de presión.
Además, los sensores de presión permiten una medición continua del nivel de llenado, en la que se registra permanentemente el nivel de llenado actual. Miden la presión hidrostática de un líquido, que es proporcional a la altura de llenado (con agua, 1 cm de altura de llenado equivale a aprox. 1 mbar de presión). Con un sensor de presión en el fondo de un depósito se puede determinar y monitorizar con precisión el nivel de llenado.
¿Cuál es la diferencia entre presión absoluta y presión relativa?
Presión relativa
La presión relativa describe la presión en un sistema cerrado en comparación con la presión ambiente. Si la presión medida es inferior a la presión ambiente, se habla de depresión. Si la presión es superior a la presión ambiente, se denomina sobrepresión.
Presión absoluta
La presión absoluta se refiere a la presión medida en comparación con el vacío. No obstante, la mayoría de los sensores de wenglor miden la presión relativa en relación con la atmósfera.
¿Los sensores de presión también pueden medir la temperatura?
Además de la medición convencional de la presión, wenglor también ofrece sensores de presión con medición de temperatura integrada. Esto permite registrar dos magnitudes de medición con un solo sensor, lo que ahorra espacio y costes. Sin embargo, la medición de temperatura está sujeta a las limitaciones del sistema: dado que el sensor de temperatura se encuentra detrás de la celda de medición de presión cerámica, reacciona atenuado por los cambios de temperatura del medio. Además, el calentamiento propio del espacio interior del sensor puede influir en los valores de medición. Por lo tanto, para mediciones de temperatura especialmente precisas, se recomienda utilizar los sensores de temperatura de wenglor.
¿Cómo se miden los niveles de llenado?

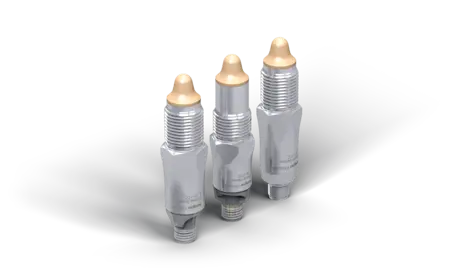

Mientras que los sensores de presión también se pueden utilizar para la medición continua del nivel de llenado, con los sensores LevelTech wenglor ofrece una solución adicional para el registro puntual de valores límite.

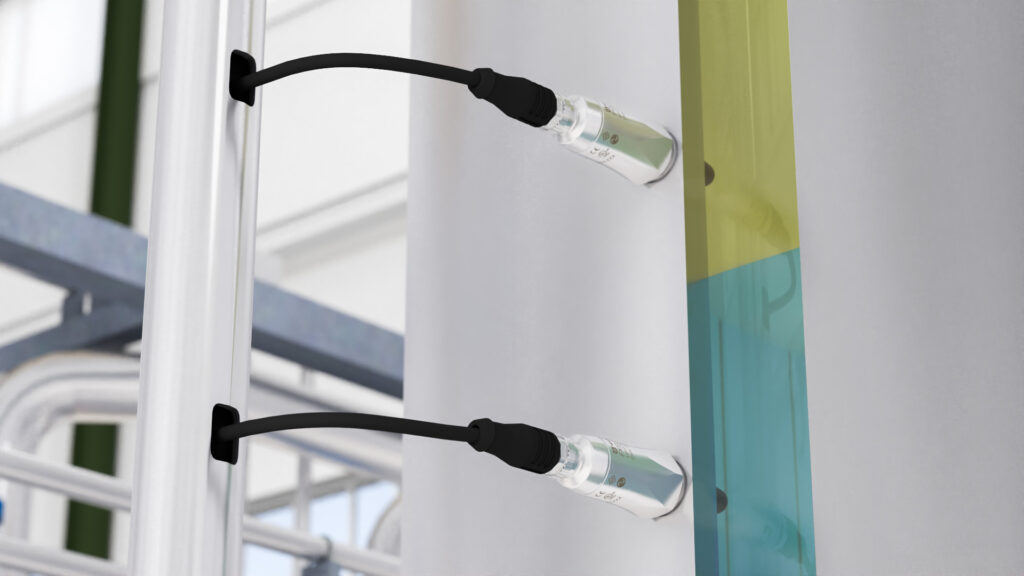

¿Qué es el registro puntual del nivel de llenado?
En la medición puntual del nivel de llenado se detecta la presencia de un medio en un punto determinado del depósito. Los sensores LevelTech permiten diferenciar entre varios medios como líquidos, espumas, pastas y gránulos, de modo que solo se registra el nivel del fluido de medición relevante. Aquí se utiliza la tecnología de desviación de la frecuencia: El electrodo de la punta del sensor, junto con el entorno, crea un condensador, cuya capacidad se ve afectada por el medio que se va a detectar.
Una bobina integrada en la electrónica del sensor genera un circuito de resonancia, cuya frecuencia de resonancia se mide. En función del valor límite ajustado se activa la salida de conmutación. Este método de medición es adecuado para la detección del nivel de llenado de líquidos, así como de medios pastosos, pegajosos o sólidos como granulados.

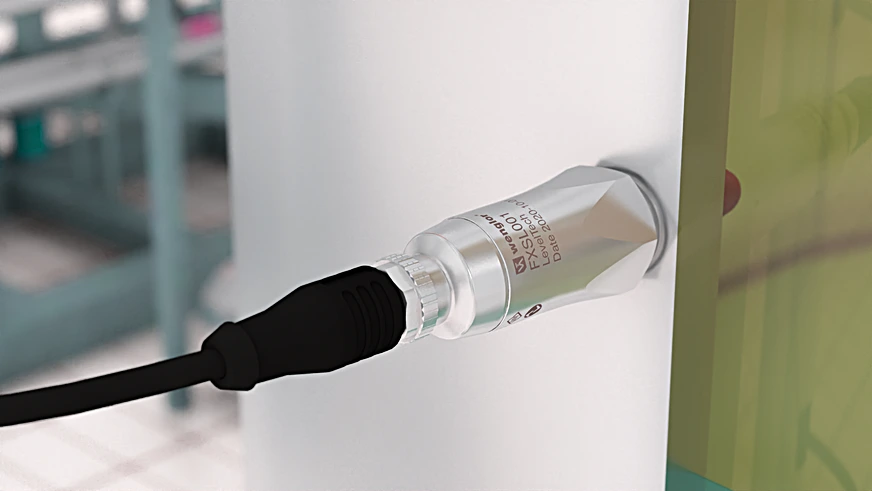

Sensor LevelTec para el control puntual del nivel de llenado del aceite

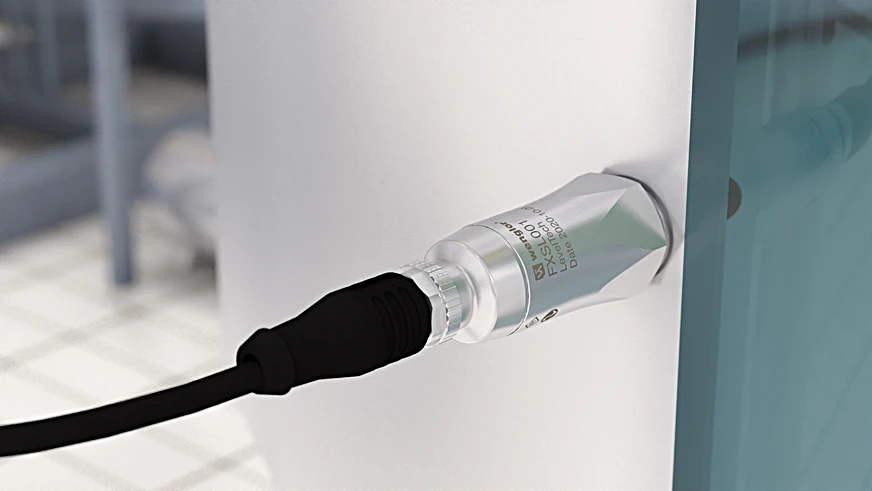

Sensor LevelTec para la supervisión puntual del nivel de llenado del agua
¿En qué se diferencian los activadores de ventana y los activadores adaptativos?
Los sensores de nivel LevelTech ofrecen la posibilidad de reaccionar a condiciones cambiantes mediante diferentes mecanismos de activación y distinguir entre diferentes medios de forma fiable. Entre ellos encontramos:
Activador de ventana
Activador adaptativo
Resumen de las ventajas de la tecnología
Sensores de caudal
Montaje rápido y sencillo, independientemente de la dirección de flujo
Medición simultánea del flujo y la temperatura
Versatilidad y flexibilidad gracias a una amplia oferta de conexiones de proceso
Parametrización sencilla e intuitiva a través de una moderna interfaz IO-Link (según el sensor)
Amplia selección de funciones de salida
Sensores de temperatura
Gran precisión de medida: ±0,5 °C
Amplio rango de temperatura para aplicaciones exigentes
Carcasa robusta de acero inoxidable V4A
Con una moderna interfaz IO-Link o pantalla en función de la variante del sensor
Sensores de presión
Medición simultánea de la presión y la temperatura dependiendo de la variante del producto
Amplia selección de funciones de salida
Con interfaz IO-Link para una parametrización rápida y sencilla según la variante del producto
También disponible con pantalla para la lectura directa de los valores de proceso
Sensores de nivel de llenado
Detección fiable del nivel de llenado de medios líquidos, pastosos, pegajosos o sólidos
Carcasa robusta de acero inoxidable V4A
Indicador de estado de conmutación disponible según la variante del producto
Configuración rápida y sencilla del sensor a través de IO-Link
