Los sistemas de anclaje sirven para el montaje seguro y preciso de sensores y otros productos. Esta página ofrece una visión general de las diferentes soluciones de anclaje para los productos wenglor.

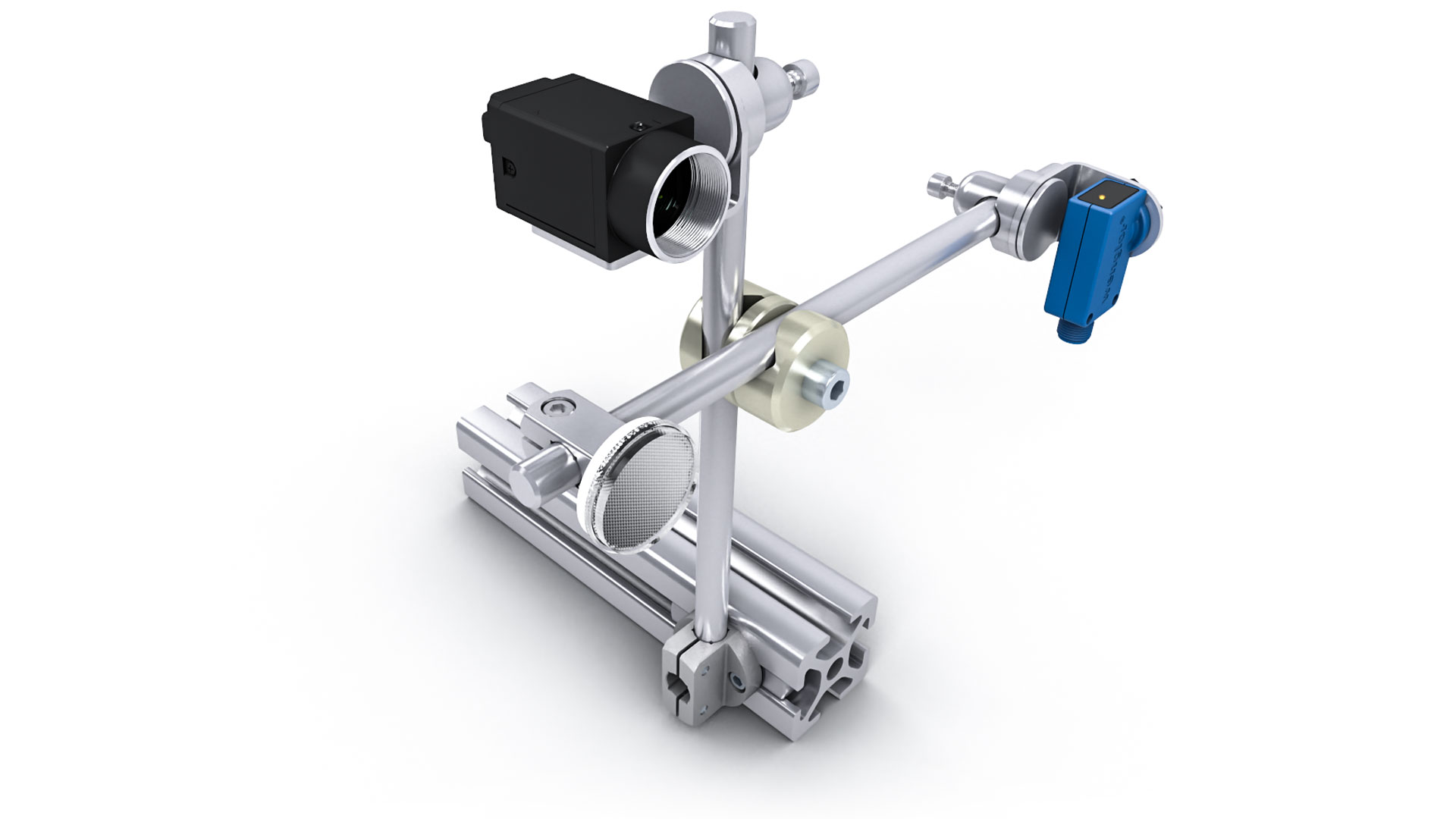

El sistema de barras redondas se compone de barras/perfiles de montaje, bisagras de montaje, bridas de sujeción y consolas de fijación, ángulos de montaje y sistemas de anclaje, y se puede ensamblar individualmente según los requerimientos.
El montaje de los sensores y de la visión artificial se realiza en una placa de fijación para formatos especiales. La placa se atornilla firmemente a la barra de montaje con un perno de sujeción y un manguito o con una abrazadera.
Las bisagras de montaje forman parte de la tecnología de unión, y unen entre sí las barras de montaje de aluminio de Ø 12 mm.
La tecnología de unión une sensores y otros productos con tornillos M4 en barras de montaje de aluminio de Ø 12 mm.
En las barras de montaje se fijan las bisagras de montaje y los pernos de sujeción. Están disponibles para diámetros de perfil redondo de Ø 12 mm de acero inoxidable V2A y en diferentes longitudes.
Los soportes básicos se montan en perfiles de sistema de aluminio y sirven para sujetar de forma segura y estable los perfiles y barras de montaje que se introducen y sujetan desde arriba o lateralmente en el soporte básico. La gama de productos wenglor incluye soportes básicos para barras de montaje de Ø 12 mm, así como soportes básicos en los que se pueden introducir perfiles de montaje de 10 × 10 mm y barras de montaje de Ø 12 mm.

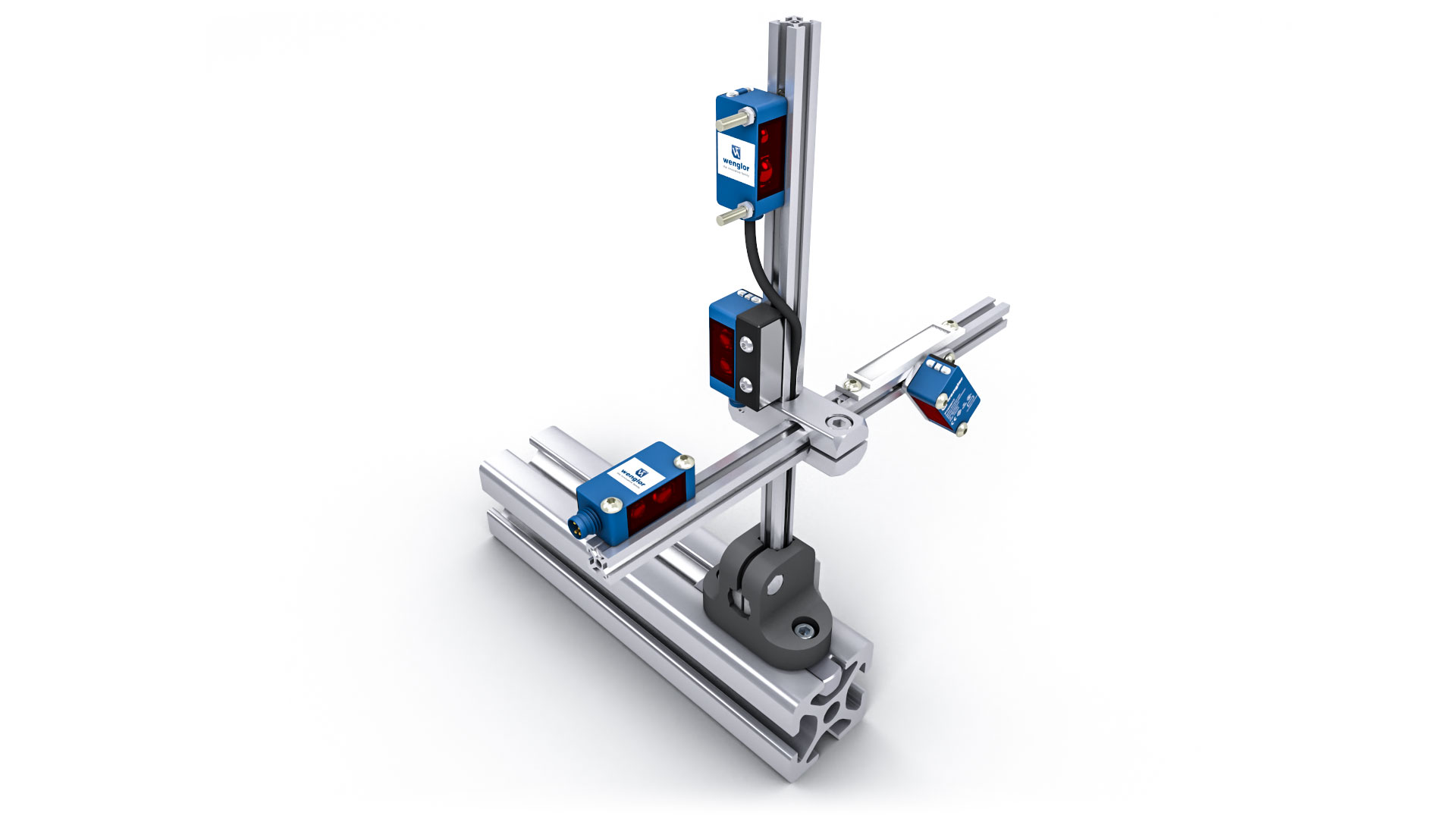

Sistema de anclaje en miniatura
La tecnología de montaje para tamaño miniatura está especialmente adaptada a los requisitos de la pequeña serie 1K, así como de otros productos wenglor, y permite la colocación en instalaciones con espacio reducido.
El montaje de los productos wenglor se realiza mediante tuercas deslizantes con tornillos alomados M3 en el perfil de montaje.
La tecnología de unión une los perfiles de montaje de 10 × 10 mm y las barras redondas de Ø 12 mm de aluminio entre sí.
El montaje de los productos wenglor se realiza mediante tuercas deslizantes con tornillos alomados M3 en el perfil de montaje.
El montaje a través de la placa adaptadora M3 con tuercas deslizantes y tornillos permite una orientación flexible de los productos wenglor.
El montaje de espejos en el perfil de montaje se realiza directamente mediante un adaptador. Las hojas reflectoras se pegan en el adaptador y la barra de los adaptadores se fija con tornillos autorroscantes en la ranura en T.
El montaje de sensores de perfiles 2D/3D, sensores 3D, Smart Cameras y otros productos se puede realizar mediante una placa adaptadora para poder alinearse girando 360° mediante tuercas deslizantes y tornillos alomados M3.
Gracias a la ranura en T en los cuatro lados, los perfiles de montaje son ideales para el montaje de formatos en miniatura y otros artículos. La gama de productos wenglor incluye perfiles de montaje de 10 × 10 mm y barras de montaje de Ø 12 mm de aluminio, que se pueden cortar individualmente en longitudes más pequeñas.
Los soportes básicos se montan en perfiles de sistema de aluminio, y sirven para la orientación vertical y horizontal, así como para la sujeción segura y estable de perfiles y barras de montaje. La gama de productos wenglor incluye soportes básicos de aluminio o plástico PA con refuerzo de fibra de vidrio en los que se pueden introducir perfiles de montaje de 10 × 10 mm y barras de montaje de Ø 12 mm.

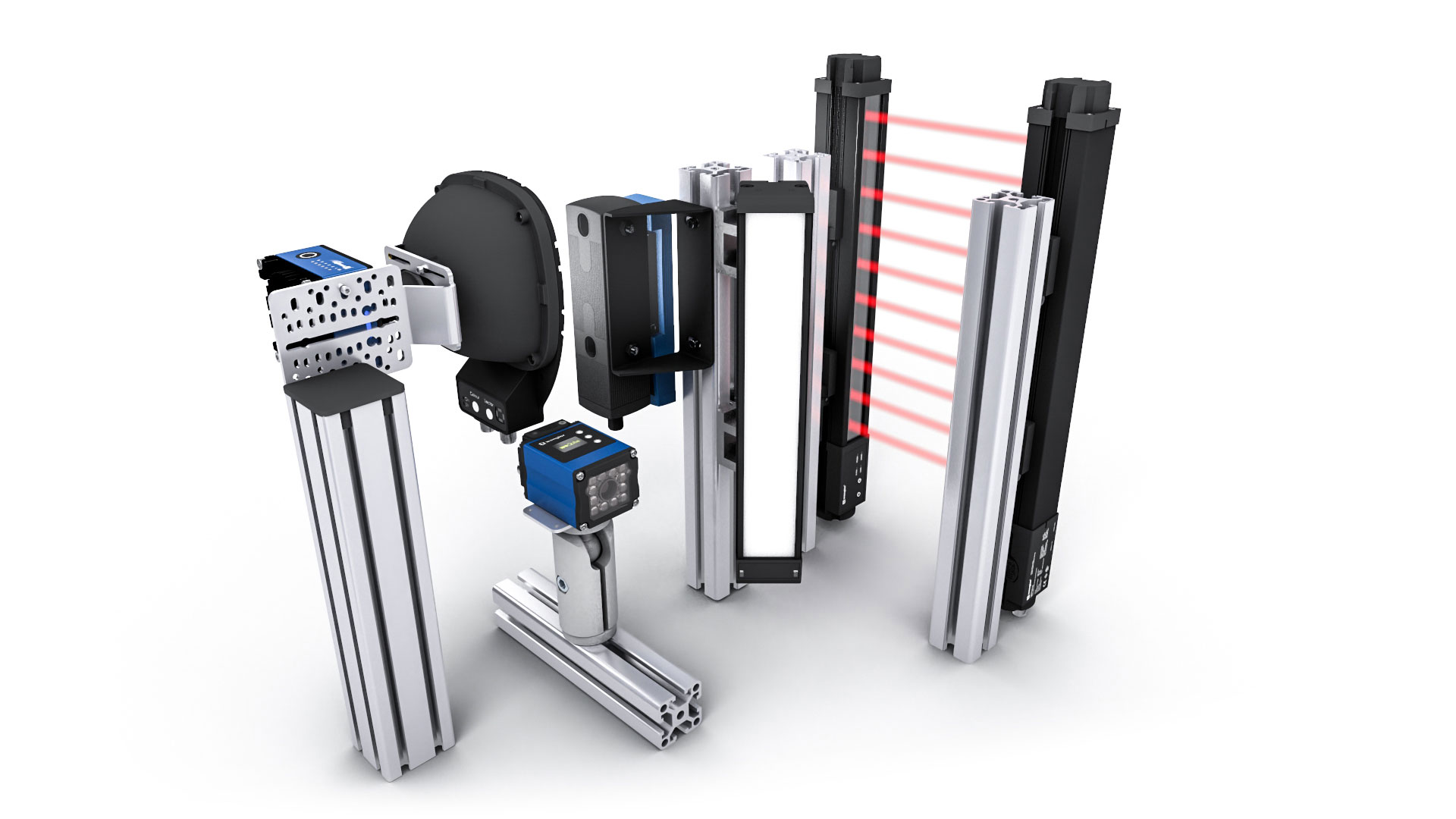

Sistema de anclaje para perfiles de aluminio
Los adaptadores de montaje permiten fijar correctamente un sensor de imagen (escáner o Smart Camera) a una iluminación.
Las placas adaptadoras permiten colocar la estructura del sistema sobre un soporte universal, sobre el que se pueden montar diferentes productos wenglor.
Los elementos de montaje para la unión de sensores, Smart Cameras, iluminación, tecnología de seguridad y otros productos con el perfil de aluminio se fijan mediante tuercas deslizantes.

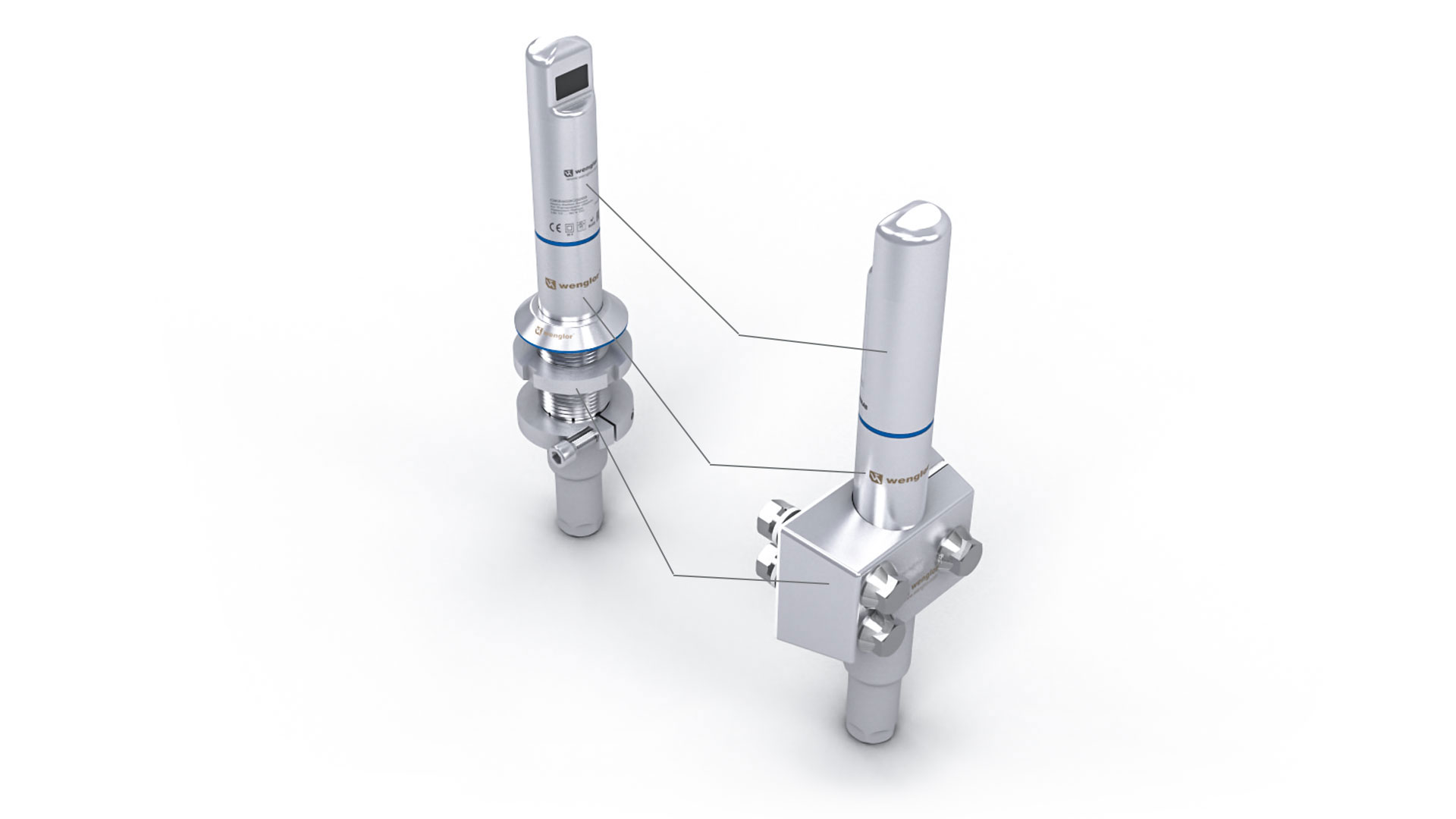

Sistema de anclaje higiénico
Los sensores y los espejos están integrados en el diseño higiénico sin esquinas ni bordes. Gracias al anillo de sellado y al cierre de bayoneta, se pueden unir al tubo de montaje de forma estanca y sin holguras.
Los tubos de montaje están disponibles tanto doblados como rectos, y con pasamuros con protección IP69K. Estos también se pueden adquirir por separado para el montaje individual en el juego de cierres de bayoneta.
El montaje de los sensores higiénicos y los tubos de montaje se realiza mediante una consola de fijación, que es conducida a través de la pared de la instalación, donde es montada sin dejar holguras.

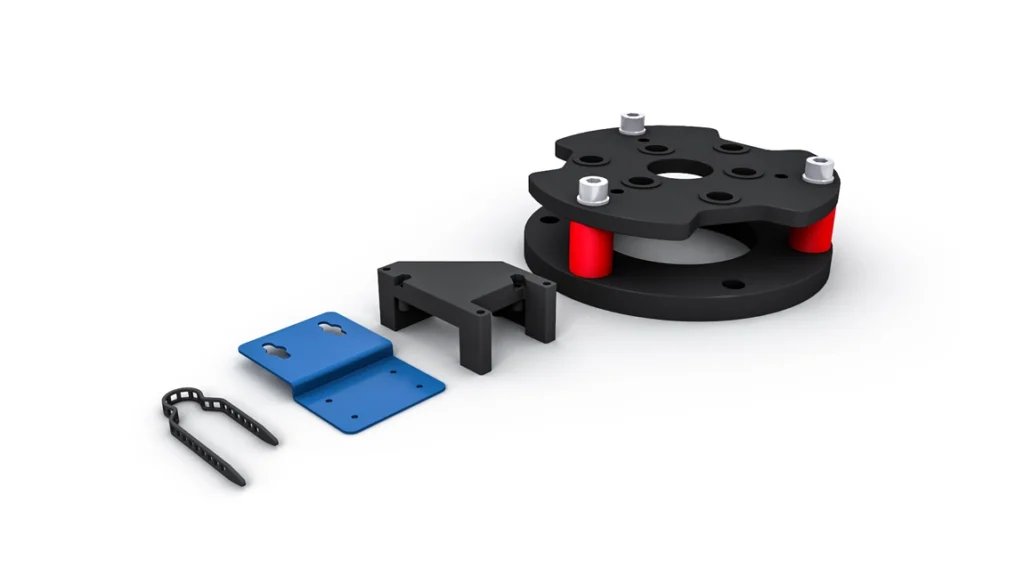

Otros sistemas de montaje y adaptadores
