Mayor eficiencia energética y reducción drástica de las cargas de fuego
Aproveche los beneficios que ofrece Bihl+Wiedemann en todos los ámbitos de la automatización de edificios: Soluciones de seguridad hasta SIL3, supervisión y mejora de la eficiencia energética y una mayor comodidad gracias a la gestión inteligente de la calefacción, la ventilación, las persianas, los reguladores de caudal y la climatización. También le acompañamos en el proceso de digitalización de su edificio y le apoyamos para que la comunicación IP entre distintas ubicaciones sea segura.
Nuestras soluciones se basan en AS-Interface (ASi), un sistema de bus de campo fácil que ahorra recursos y apenas requiere conectores. Con ASi, olvídese de las marañas de cables y de las cargas elevadas de fuego: Se pueden integrar numerosos sensores y actuadores diferentes en una red BACnet mediante un solo cable de 2 hilos. Las señales EnOcean de interruptores y sensores inalámbricos también pueden procesarse a través de ASi. El cableado inteligente aligera notablemente los trabajos de instalación. La gran libertad topológica de ASi ofrece una gran flexibilidad, incluso si cambia el uso o se producen modificaciones.
En la actualidad, los productos de Bihl+Wiedemann se utilizan ampliamente en la automatización de edificios, como aeropuertos, complejos de oficinas, hoteles, centros comerciales u hospitales.
Ventajas de AS-Interface en la automatización de edificios
Menos cables y cargas de incendio reducidas
Con ASi, todos los participantes (como las compuertas cortafuegos, reguladores de caudal y otros componentes tecnológicos de edificios) reciben datos y energía a través de un único cable de dos hilos: el cable perfilado ASi amarillo. Sin embargo, con el cableado convencional, se forman rápidamente enormes manojos de cables. Gracias al ahorro drástico de cables y de otros recursos valiosos como conectores que se producen con ASi, es posible reducir las cargas de fuego hasta 30 veces.
La tecnología de conexión más fácil
Gracias a la tecnología de piercing ASi, los módulos se pueden conectar, reemplazar, mover o agregar fácilmente en todo el edificio, con un contacto seguro al máximo. Gracias a un esfuerzo de instalación mucho menor, ahorrará tiempo y dinero. El perfil especial del cable ASi evita que los participantes se conecten con polaridad invertida.
Más flexibilidad
Los módulos se pueden instalar fácilmente más tarde, en cualquier punto de la línea ASi y sin necesidad de abrir pantallas cortafuegos. Además, no es necesario tender cables adicionales hasta el armario eléctrico. Con ASi también es posible implantar soluciones relacionadas con la seguridad (hasta SIL3) en la misma infraestructura.
Unidad de control independiente de compuertas cortafuegos lista para conectar
Nuestra unidad de control independiente de compuertas cortafuegos está lista para conectar y completamente programada. Permite la puesta en marcha y la supervisión de hasta 120 compuertas cortafuegos de manera fácil. La pequeña unidad de control se integra fácilmente en el sistema de gestión del edificio mediante la interfaz BACnet. La solución completa es ideal para edificios pequeños y medianos, como escuelas, hoteles o complejos de oficinas.
Habilitar señales para ser «compatibles con sistemas bus»
Nuestros distribuidores activos compactos hacen que cualquier E/S estándar del edificio sea compatible con sistemas bus. Montados en el canal de parapeto, controlan a través de salidas digitales, por ejemplo, válvulas de calefacción electrotérmicas, y al mismo tiempo reciben contactos de las ventanas o señales de detectores de presencia a través de entradas digitales. Los distribuidores activos también se pueden utilizar para enviar una variedad de comandos de conmutación (digitales), como para calentadores de aire o dispositivos de climatización, al edificio mediante ASi; en resumen, exactamente donde se necesitan.
Gran libertad en la elección de la topología
La topología de red de la AS-Interface (estructura física de una red de bus de campo) se puede elegir libremente, cada módulo ASi se puede poner en cualquier sitio que se desee. Por ejemplo, son posibles estructuras en estrella, línea, árbol o anillo. Dos ejemplos muestran las flexibles posibilidades.
Independiente del sistema y del fabricante
La tecnología ASi es compatible, prácticamente, con todos los sistemas de bus de campo habituales. No importa si se utiliza PROFIBUS, PROFINET, BACnet, MP-Bus, EtherNet/IP en los niveles jerarquía superior.
Libre elección de topología
Con ASi, la topología se puede elegir libremente: Son posibles estructuras de estrella, anillo, línea y red. Dos ejemplos muestran la flexibilidad de opciones.
Ahorro de recursos valiosos
La sostenibilidad y la reducción de CO₂ son cada vez más importantes en los edificios. Como AS-Interface requiere de forma clara menos cables, no solo se reduce considerablemente la carga de fuego, sino que también se puede reducir el uso de recursos valiosos como el cobre o el aluminio.
Datos y suministro de energía en un solo cable
ASi enlaza entre sí los módulos del nivel de proceso más bajo en las instalaciones de automatización. Los trazados de cables usuales se sustituyen aquí por una sola línea eléctrica: el cable ASi. A través de este cable se transmiten tanto datos como energía.
Tecnología piercing
- 2 hilos, sin blindar y sin trenzar
- Datos y energía en un cable de dos hilos
- Instalación fácil mediante tecnología piercing
Control de iluminación y climatización
Regule la iluminación y la temperatura con Bihl+Wiedemann: diga adiós a las marañas de cables y disfrute de una integración total. Nuestra solución se pone en funcionamiento rápidamente y se puede ampliar de forma flexible.
Tecnología de ventilación
En el campo de la tecnología de ventilación (control de calefacción y automatización de CO2 ) puede utilizarse un sistema para varios sectores. EnOcean y un MP-Bus están integrados; se disponen de entradas/salidas analógicas y digitales. Otra ventaja es que se puede poner en marcha de manera rápida y fácil.
Extracción de humo segura
Nuestra solución para la extracción de humo y las compuertas cortafuegos es ideal para instalaciones de distintos tamaños (según VDMA 24200-1) y ofrece seguridad hasta SIL3 PLe. Se disponen de 1922 entradas y salidas seguras por grupo y un total de hasta 31 grupos.

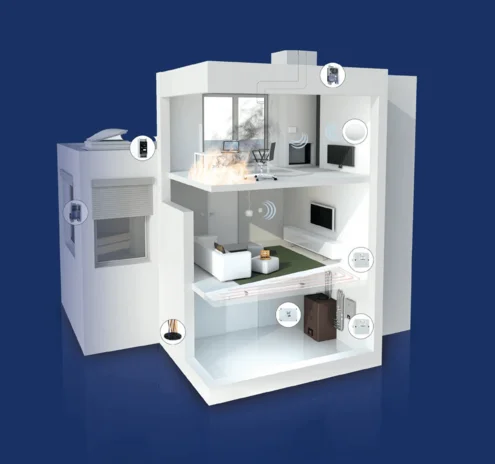

Red ASi con componentes para el control de edificios
Áreas de aplicación práctica
- Puertas, portones, ventanas
- Cortinas cortafuego, portones antiincendios, cortinas de humo, sistemas de extracción natural de humo y calor
- Techo climatizado/calefacción de techo

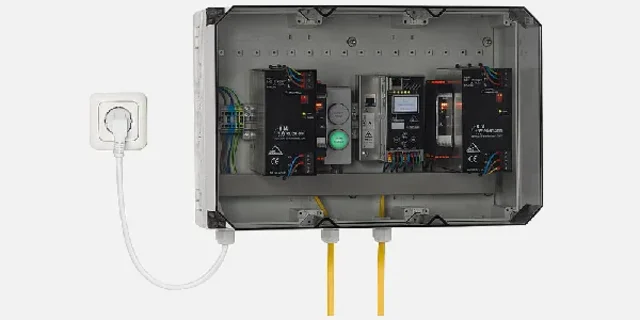

Unidad de control de compuertas cortafuegos «Stand-Alone»
Con interfaz
PROFINET o BACnet
Compuertas para ventilación, cortafuegos, extracción de humos
Módulos ASi para controlar los actuadores de compuertas
Módulos de persianas
Para controlar persianas de 230 V
Calefacción/aire acondicionado
Módulos ASi para
el control de edificios
Conexión EnOcean
Módulo ASi para conectar sensores inalámbricos EnOcean
Conexión MP-Bus
Pasarela MP-Bus ASi para controlar participantes de MP-Bus a través de ASi

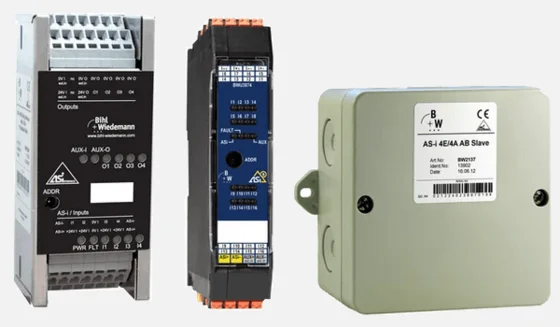

Módulos E/S
Módulos ASi para
el control de edificios

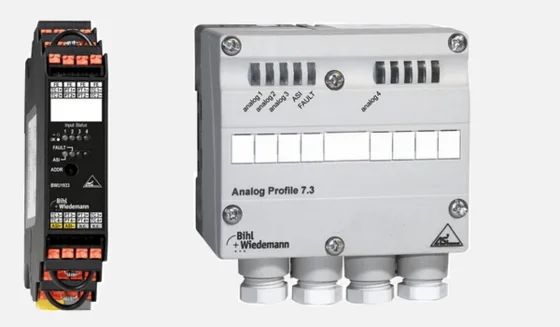

Módulos analógicos
Módulos de entrada analógica ASi, por ejemplo, para controlar reguladores de caudal
Software
Para el control central de actuadores de compuertas y la detección de la posición de la compuerta
Preguntas frecuentes sobre la automatización de edificios con ASi
ASi permite una integración mínima de cableado y entre diferentes áreas para el control de iluminación y climatización. El sistema se puede implementar rápidamente y ampliarse de forma flexible, lo que minimiza el trabajo de instalación.
ASi proporciona un control seguro de las compuertas cortafuegos y la extracción de humo hasta SIL3 PLe. Con hasta 1922 entradas y salidas seguras por grupo, asegura un control confiable y seguro.
ASi permite integrar la gestión de la calefacción y la automatización de CO₂ en un único sistema para distintas aplicaciones. El sistema admite EnOcean y MP-Bus, además de entradas y salidas analógicas y digitales para una puesta en marcha rápida y fácil.
ASi se puede integrar como pasarela en el circuito ASi para conectar redes superiores como PROFIBUS, EtherNet/IP o Modbus. El maestro ASi actúa como interfaz hacia el control superior.
ASi ofrece diagnósticos amplios, como la supervisión continua de la línea, mensajes claros y opciones de diagnóstico avanzadas. La extensión de cable puede realizarse mediante repetidores ASi, sintonizadores y módulos de terminación de bus.
Existen diversos módulos y componentes disponibles, como:
Módulos de entradas y salidas digitales y analógicas: Para techos con calefacción/refrigeración, sensores de CO₂, sensores de humedad y más.
Módulos de seguridad: Para contactos libres de potencial, salidas OSSD, alfombras de seguridad y salidas de relé.
Módulos de campo en IP67: Para módulos E/S digitales y analógicos, además de Pt100 y Pt1000.
Menos cables, menor carga de fuego: En ASi, todos los participantes (compuertas de cortafuegos, reguladores de caudal y otros componentes de tecnología de edificios) reciben datos y alimentación a través de una sola línea de dos hilos: el cable perfilado ASi amarillo.
Tecnología de conexión más fácil: Gracias a la tecnología piercing ASi, los módulos pueden conectarse, reemplazarse, moverse o añadirse fácilmente en todo el edificio, asegurando el máximo contacto seguro.
Distribuidores compactos: Hacen que cualquier E/S estándar del edificio sea “compatible con bus”. Instalados en el canal de distribución en la pared, controlan, por ejemplo, válvulas de calefacción electrotérmica a través de salidas digitales.
Control independiente de compuertas de cortafuegos listo para conectar: Es plug-and-play, completamente programado y permite una puesta en marcha y supervisión fáciles de hasta 120 compuertas cortafuegos.
Alta flexibilidad: Libertad en la elección de la topología de red (estructura de estrella, anillo, línea y de red).
