Los dispositivos IO-Link se encuentran hoy día de forma habitual en máquinas e instalaciones. Porque con IO-Link se pueden vincular sensores y actuadores por medio de una potente conexión punto a punto a nivel de control. Aquí descubrirá más información sobre IO-Link y las ventajas relacionadas con ello.
En esta página se trata, principalmente, la siguiente pregunta: ¿cuál es el mejor modo para la integración de IO-Link? Bihl+Wiedemann ofrece para este fin un concepto revolucionario: IO-Link está perfectamente incorporado en ASi-5 y en nuestro software para PC fácil de usar, desde el dispositivo hasta el PLC o la nube. Nuestra solución es apta para todos los sistemas de bus de campo, como PROFINET, EtherNet/IP o EtherCAT. Aparte del bus de campo se beneficiará de la libertad en la elección de la topología, de un trabajo de cableado reducido sin conmutadores y de un concepto inteligente del suministro de energía. Otras ventajas adicionales de nuestra solución son unos gastos de gestión de IPs reducidos, así como maestros IO-Link económicos, que ofrecemos con 1, 2, 4 y 8 puertos. Además, las numerosas características técnicas le permiten una puesta en marcha con la máxima comodidad de los dispositivos IO-Link.
Integración independiente del sistema y del fabricante
Los módulos IO-Link de Bihl+Wiedemann disponen de interfaces para casi todos los sistemas de bus de campo normalizados en la tecnología de automatización industrial, independientemente del control utilizado. El uso independiente del sistema y del fabricante es posible gracias a la tecnología ASi-5. Con ella se pueden transmitir cantidades de datos más grandes a una velocidad claramente más rápida. De ese modo, se pueden implementar muchas aplicaciones de manera fácil y económica.
Ventajas de un vistazo
La puesta en marcha más sencilla
Por medio de nuestra cómoda herramienta de configuración, los maestros IO-Link se pueden integrar fácilmente. Por ejemplo, puede acceder simplemente a IODD y se admiten gráficamente durante la parametrización de dispositivos IO-Link. La parametrización en línea de los dispositivos permite un control directo de los ajustes efectuados.
Parametrización automática durante el cambio de dispositivo
En caso de utilización múltiple de una configuración, los parámetros de los dispositivos IO-Link conectados se pueden copiar fácilmente de maestro a maestro gracias a nuestro software para PC. Esto se aplica tanto dentro de los proyectos como entre diferentes proyectos. La función de copia ahorra mucho tiempo y reduce los errores de parametrización, especialmente cuando se utilizan muchos dispositivos IO-Link.
Interfaces de IT integradas
Todas nuestras pasarelas ASi-5/ASi-3 tienen un servidor OPC UA y una REST-API como interfaces de IT. Esto permite una integración perfecta en sistemas de IT, por ejemplo, las bases de datos basadas en la nube. Los datos de proceso, de parámetros y de diagnóstico de los dispositivos IO-Link se pueden transferir de forma fácil y económico a la nube o a la HMI, un requisito previo para las instalaciones modernas en la época de la Industria 4.0.
Gastos de gestión de IPs reducidos
A nuestra pasarela se pueden conectar a través de 2 circuitos ASi más de 100 participantes ASi cada uno con hasta 8 dispositivos IO-Link. Todas las señales se transmiten al PLC de forma compacta y agrupada. Esto significa que solo tiene que asignar y gestionar 1 dirección IP.
Concepto de cableado inteligente
Por medio de nuestra cómoda herramienta de configuración, los maestros IO-Link se pueden integrar fácilmente. Por ejemplo, puede acceder simplemente a IODD y se admiten gráficamente durante la parametrización de dispositivos IO-Link. La parametrización en línea de los dispositivos permite un control directo de los ajustes efectuados.
Distribución inteligente de la energía
En caso de utilización múltiple de una configuración, los parámetros de los dispositivos IO-Link conectados se pueden copiar fácilmente de maestro a maestro gracias a nuestro software para PC. Esto se aplica tanto dentro de los proyectos como entre diferentes proyectos. La función de copia ahorra mucho tiempo y reduce los errores de parametrización, especialmente cuando se utilizan muchos dispositivos IO-Link.
Flexibilidad total
Todas nuestras pasarelas ASi-5/ASi-3 tienen un servidor OPC UA y una REST-API como interfaces de IT. Esto permite una integración perfecta en sistemas de IT, por ejemplo, las bases de datos basadas en la nube. Los datos de proceso, de parámetros y de diagnóstico de los dispositivos IO-Link se pueden transferir de forma fácil y económico a la nube o a la HMI, un requisito previo para las instalaciones modernas en la época de la Industria 4.0.
Costes totales reducidos
A nuestra pasarela se pueden conectar a través de 2 circuitos ASi más de 100 participantes ASi cada uno con hasta 8 dispositivos IO-Link. Todas las señales se transmiten al PLC de forma compacta y agrupada. Esto significa que solo tiene que asignar y gestionar 1 dirección IP.
Evitar los puertos no utilizados y aumentar la flexibilidad
Debido a la integración fácil en AS-Interface, no solo se ahorran maestros IO-Link superfluos. Nuestros maestros IO-Link, por ejemplo, BWU4386, se pueden usar universalmente porque los puertos no necesarios para IO-Link también se pueden utilizar como E/S estándar:

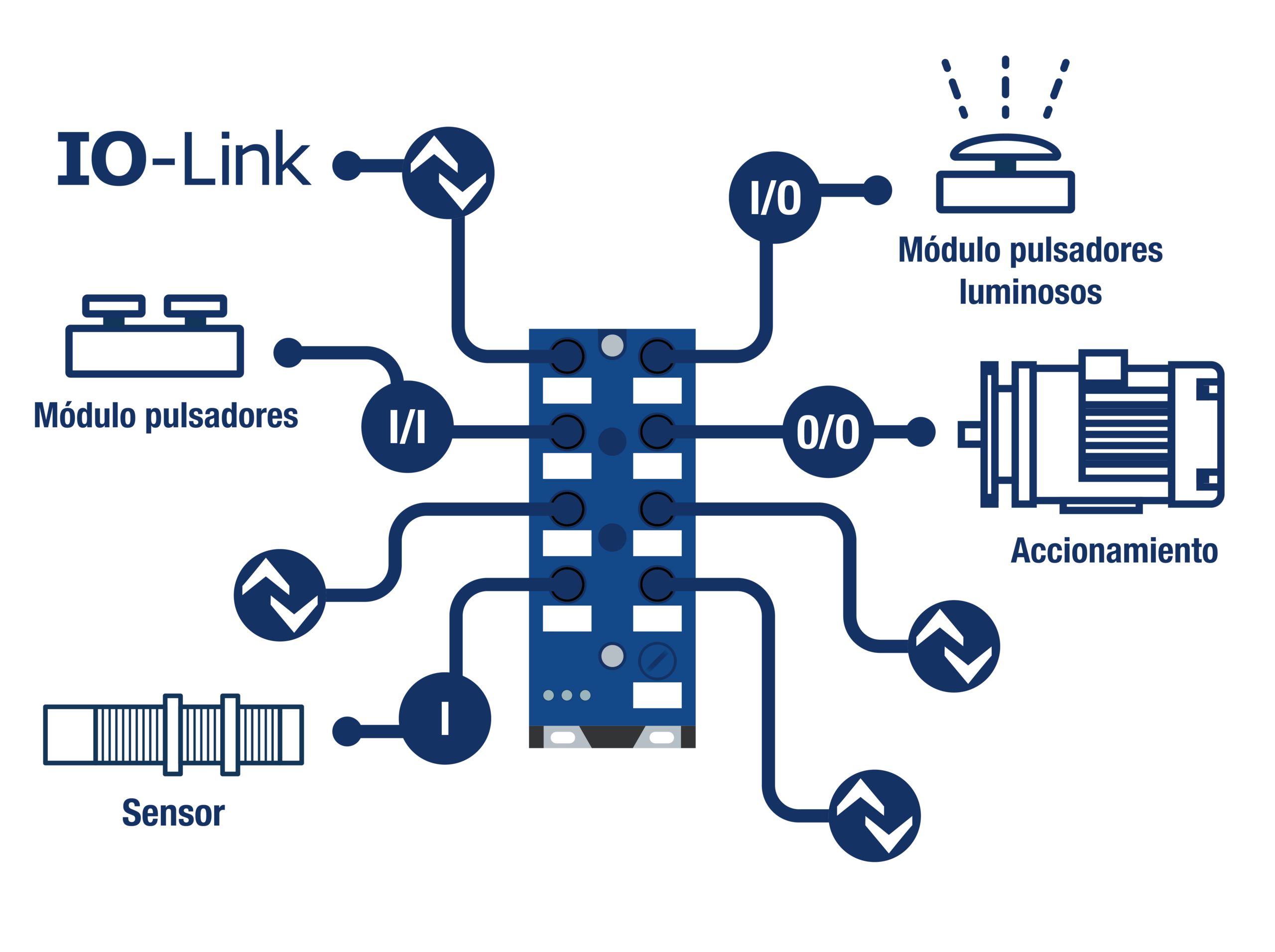

Cada conector hembra M12 tiene dos señales, cada una de las cuales se puede configurar como E/S e IO-Link
El módulo también se puede emplear como un concentrador de 16 E/S para señales digitales estándar
Gracias a la configurabilidad flexible, no necesitará módulos digitales estándar adicionales y caros
En lugar de conectar los hubs IO a los maestros IO-Link, utilice nuestros módulos IO directamente
Para recoger muchas E/S digitales, a menudo se utilizan concentradores IO y puertos maestros IO-Link: aquí existe un gran potencial de ahorro. Utilice para ello simplemente un módulo de E/S autoconfigurable ASi-5 de Bihl+Wiedemann: Las 16 señales digitales de BWU4230 se pueden utilizar como entradas o salidas distribuidas de forma discrecional y se pueden incorporar sin necesidad de pasar a través de IO-Link. En la medida en que integre fácilmente E/S digitales a través de ASi, no necesitará ningún puerto maestro de IO-Link adicional solamente para señales estándar. Al mismo tiempo, se ahorrará el cable de conexión M12 entre los concentradores de E/S IO-Link y los puertos maestros IO-Link. Tampoco importa la longitud de línea máxima IO-Link de 20 metros.
Porque gracias a la tecnología de perforación podrá distribuir las E/S digitales de forma discrecional sobre la línea ASi de hasta 200 metros de longitud. Por lo que puede averiguar aquí.
Ahorro de recursos valiosos
Puede realizar muchas aplicaciones diferentes con el mismo módulo de E/S autoconfigurable. Como hay que utilizar menos tipos de dispositivos, el esfuerzo administrativo se reduce enormemente: en planificación, adquisición, ampliación y gestión de piezas de recambio.
Además, con AS-Interface apenas se necesitan costosos conectores macho y hembra y sólo hay un cable. Esto reduce considerablemente los tiempos de montaje y los costes de material. Además, se pueden ahorrar a gran escala valiosos recursos, como el costoso tiempo de montaje y planificación, pero también el cobre o el plástico necesarios para fabricar los componentes. También hay un efecto medioambiental positivo en lo que respecta a la eliminación: se producen menos residuos.

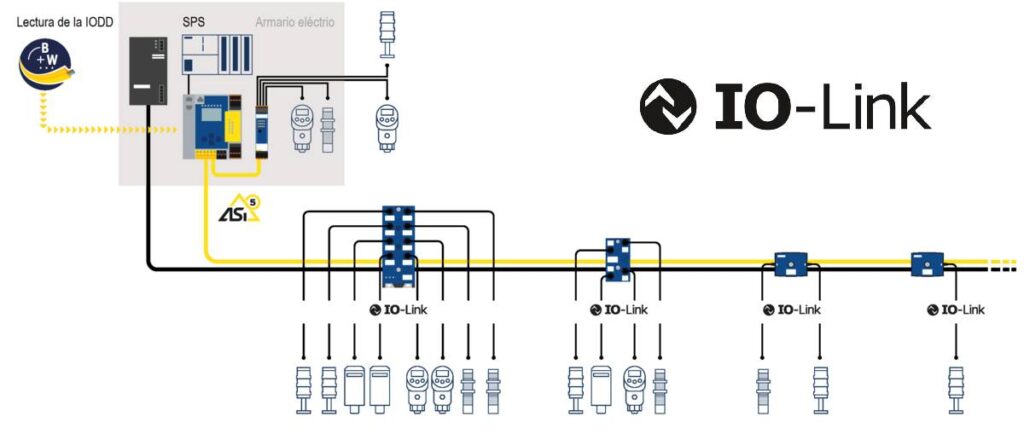

IO-Link con Bihl+Wiedemann
Parametrización cómoda mediante las Suites de software de Bihl+Wiedemann
Hasta 4 × 16 bits de datos de uso disponibles en 1,27 ms
Hasta 32 bytes de datos de proceso cíclicos
Maestro IO-Link con 2 puertos
2 x puertos IO-Link, p. ej.: 1 puerto IO-Link clase A, 1 puerto IO-Link clase B (BWU4077)
Maestro IO-Link con 8 puertos
8 × puertos IO-Link clase A en una sola carcasa (BWU4386)
Todas las pasarelas ASi-5/ASi-3 integran un servidor OPC UA. Este transmite datos de proceso, de parámetros y de diagnóstico desde los dispositivos IO-Link de forma fácil y económica a la nube o a un HMI. Se pueden conectar a nuestra pasarela más de 100 participantes ASi, cada uno con hasta 8 dispositivos IO-Link. Como todas las señales se agrupan y transmiten al PLC, solo es necesario asignar y gestionar una dirección IP.
La Bihl+Wiedemann Software Suite soporta gráficamente la planificación, configuración, parametrización, puesta en servicio y diagnóstico de la instalación ASi. Los IODD pueden leerse o cargarse automáticamente desde Internet. Esto facilita la parametrización de los dispositivos IO-Link.
El maestro IO-Link está integrado como participante ASi en la red ASi
Los dispositivos IO-Link se pueden integrar en la red ASi junto con sensores y actuadores estándar y componentes de seguridad
Todos los datos de proceso de los dispositivos IO-Link están disponibles a través de la comunicación ASi cíclica
Todos los parámetros IO-Link se pueden adaptar fácilmente a través de la suite de software B+W o de forma acíclica desde el sistema de control
La información de diagnóstico de IO-Link está disponible a través de ASi
Nuestros maestros IO-Link se pueden combinar de forma óptima con dispositivos IO-Link de todos los fabricantes
En caso de sustitución, los parámetros de los dispositivos IO-Link se guardan en el maestro IO-Link y se transfieren automáticamente.
Productos IO-Link de Bihl+Wiedemann
Todos los maestros IO-Link ofrecen hasta 32 bytes de datos de proceso cíclicos por puerto y hasta 4 x 16 bits de datos para usuarios están disponibles en 1,27 ms cada uno. Las suites de software de Bihl+Wiedemann permiten siempre una conveniente parametrización.
Maestro IO-Link con 4 / 8 puertos para su uso en el campo
Módulo ASi-5 con Maestro IO-Link integrado, IP67
- 4 × puertos IO-Link Ports, IP67, p. ej.:
- 2 × puertos IO-Link Clase A, 2 × IO-Link Ports Class B
- 4 × puertos IO-Link Clase A
- 8 × puertos IO-Link Clase A en una carcasa (BWU4386)
Señal E/S adicional en pin 2
Maestro IO-Link con 1 / 2 puertos optimizado para el canal porta-cables
Distribuidor activo ASi-5 / Maestro IO-Link en IP67
- 1 puerto IO-Link Clase A, alimentación de los puertos IO-Link desde ASi
- 1 puerto IO-Link Clase B
- 2 puertos IO-Link, p. ej.: 1 puerto IO-Link Class A, 1 IO-Link Port Clase B
Maestro IO-Link con 4 puertos para el armario eléctrico
Módulo ASi-5 con Maestro IO-Link integrado
- 4 × IO-Link Ports, IP20 (BWU3843)

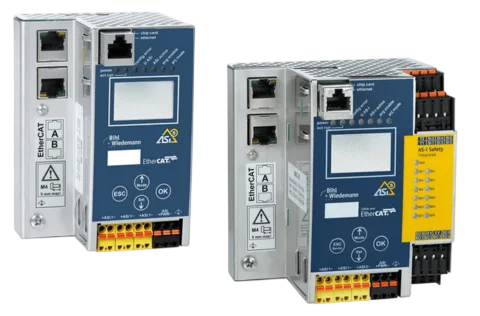

Pasarelas ASi-5/ASi-3
Compatible con las redes existentes
Tiempo de ciclo de 1,27 ms para hasta 384 bits de entrada y 384 bits de salida
La plataforma más potente de Bihl+Wiedemann
Safety
- ASi Safety integrado
Protocolo de bus de campo seguro
- Bihl+Wiedemann Software-Suite para configuración, diagnóstico y puesta en marcha (BW2902)
El kit de inicio está suministrado en un práctico maletín, completamente montado y cableado
Variante económica para empezar con ASi-5
Espacio suficiente para instalar sus propios sensores IO-Link
André Bideaux, del equipo de distribución y ventas de Bihl+Wiedemann, presenta las ventajas de nuestra solución IO-Link, así como dos nuevos productos: el maestro IO-Link de 1 puerto (BWU4748), completamente alimentado por ASi, y el maestro de 8 puertos (BWU4386).
Duración del vídeo: 1:08 (en inglés)
Los maestros IO-Link de Bihl+Wiedemann pueden combinarse de forma óptima con dispositivos IO-Link de varios fabricantes. Paul Werge les proporcionará varios ejemplos sobre lo fácil que es parametrizar los dispositivos IO-Link. Para un terminal de válvula Festo, una pinza Zimmer y una lámpara de señalización Banner.
Duración del vídeo: 1:37

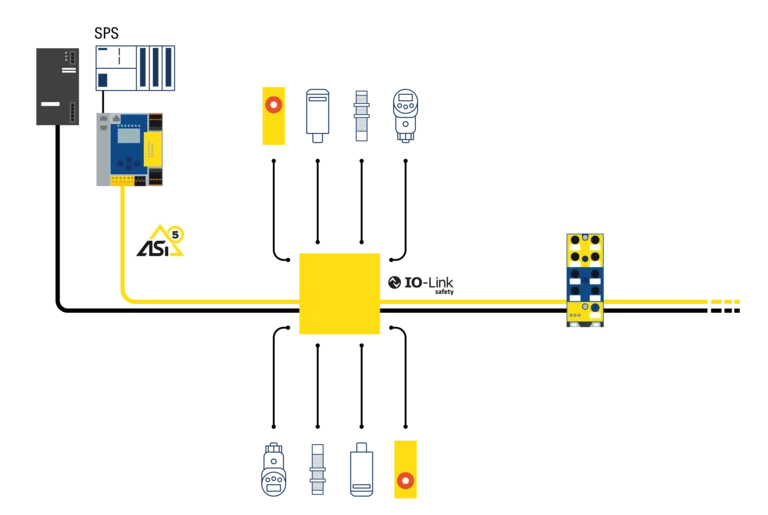

Soluciones IO-Link Safety de Bihl+Wiedemann
IO-Link Safety es una ampliación de IO-Link. Existe una capa de comunicación de seguridad adicional en el lado maestro y del dispositivo. Estos se convierten así en maestro «Fail-Safe (FS)» y dispositivo «Fail-Safe (FS)». Bihl+Wiedemann está en proceso de desarrollar un «maestro FS» propio. Hoy en día IO-Link ya encaja perfectamente con los componentes de seguridad de Bihl+Wiedemann.
Preguntas frecuentes acerca de IO-Link
La interfaz abierta IO-Link solamente necesita un cable estándar simple. Con un cable de tres o de cinco hilos sin apantallamiento se pueden conectar sensores y actuadores inteligentes de forma económica. Cada dispositivo IO-Link necesita un maestro IO-Link para la comunicación punto a punto.
El maestro IO-Link asume la comunicación con los sensores y actuadores inteligentes. Por medio de una conexión con el sistema de mando posibilita la parametrización, el diagnóstico y el acceso a los datos cíclicos.
Costes de máquinas reducidos
Un cable estándar económico establece una conexión de hasta 20 metros de longitud entre el maestro IO-Link y el dispositivo IO-Link.
Elevada disponibilidad de las máquinas
Los tiempos de parada disminuyen puesto que, en caso de sustitución de un dispositivo IO-Link defectuoso, sus parámetros son escritos automáticamente por el maestro IO-Link o el sistema de mando en el nuevo sensor.
Funcionamiento eficiente
Los dispositivos IO-Link se pueden colocar directamente en la máquina en el lugar de actuación. No es necesario que estén accesibles para la parametrización.
Mantenimiento orientado a las necesidades
Los datos de diagnóstico continuos de la totalidad del proceso incrementan los intervalos de mantenimiento, ya que las instalaciones y máquinas se tienen que someter a mantenimiento claramente con mucha menor frecuencia gracias al reajuste automático a través de IO-Link.
No. IO-Link es una conexión punto a punto entre un maestro IO-Link y un dispositivo IO-Link (sensor o actuador). La longitud de cable de la conexión puede ser de hasta 20 metros.
IO-Link se utiliza, sobre todo, en la automatización industrial de la fabricación para la comunicación de sensores y actuadores.
Por principio es posible una ampliación de los sistemas de bus existentes. El requisito para ello es que se haya realizado previamente la reproducción del sistema de IO-Link para el sistema de bus respectivo. Resulta especialmente sencillo utilizar IO-Link en combinación con el sistema de cableado inteligente ASi. Gracias a la tecnología “piercing” se pueden reequipar los maestros IO-Link correspondientes de manera muy sencilla allí donde se necesiten.
Ya durante el desarrollo de ASi-5, nos aseguramos de que IO-Link estuviera perfectamente integrado en ASi-5 y en nuestro software para PC de fácil uso, desde el dispositivo hasta el PLC o la nube.
Nuestro concepto avanzado permite transmitir datos IO-Link de forma transparente a través del módulo ASi-5 hacia la comunicación ASi-5 con la pasarela utilizada. La solución independiente del bus de campo combina las ventajas de IO-Link y ASi-5, permitiendo conectar hasta 62 módulos ASi-5, cada uno con 1, 2, 4 u 8 puertos IO-Link, a un maestro ASi-5. La trama de datos máxima posible de un dispositivo IO-Link (32 bytes) se puede mapear fácilmente.
Gracias a ASi, también se beneficiará de un esfuerzo de cableado drásticamente reducido sin interruptores, una gran libertad en la elección de la topología y un concepto de suministro de energía inteligente.
Encontrará más información aqui.
Esto depende del volumen de datos necesario. ASi-5 cuenta con un canal de datos de proceso de 4096 bytes; desde un punto de vista puramente teórico, esto permite integrar en un circuito ASi hasta 128 dispositivos IO-Link, cada uno con 32 bytes de datos de proceso, en una «configuración completa».Un volumen de datos tan grande solo resulta útil en casos concretos. Con una carga de datos tan elevada, la interfaz Ethernet de la pasarela se convertiría efectivamente en un cuello de botella y los datos tendrían que intercambiarse desde el PLC mediante comandos acíclicos.
El tiempo de ciclo de ASi-5 también aumenta considerablemente en función del volumen de datos por módulo. En este caso, la representación clara de los tiempos de ciclo de cada módulo ASi en la suite de software de Bihl+Wiedemann aporta claridad y, por lo tanto, seguridad ya en la fase de planificación. Además, los tiempos de ciclo pueden optimizarse de forma individual mediante la priorización o la agrupación de canales.
En la práctica, por lo general, se transmiten volúmenes de datos considerablemente menores. Normalmente, solo se conectan unos pocos dispositivos IO-Link con volúmenes de datos manejables.
Gracias a la amplia gama de maestros ASi-5/IO-Link de Bihl+Wiedemann, con 1, 2, 4 u 8 puertos, es posible diseñar cualquier aplicación según las necesidades. Los usuarios solo pagan por los puertos que realmente necesitan y, al mismo tiempo, se benefician del económico sistema de cableado ASi. Mientras que en los maestros IO-Link clásicos basados en Ethernet cada maestro de 4 u 8 puertos tiene su propia dirección IP y debe configurarse y gestionarse por separado, la pasarela ASi-5/ASi-3, por el contrario, agrupa fácilmente hasta 100 dispositivos IO-Link con una sola dirección IP.
